Digital einstellbare Bandpassfilter

Mehr Ansichten

Digital einstellbare Bandpassfilter

Digital einstellbare Bandpassfilter

Wesentliche Eigenschaften:

- Frequenzbereiche von 30 MHz bis 3800 MHz
- digital ansteuerbar über verschiedene Schnittstellen wie GPIB (IEEE-488), RS-232, RS-422, BCD
- Ansteuerung über 12 V DC, 24V DC und 110 V AC
- Kundenspezifische Konfigurationen auf Anfrage

ODER

Beschreibung

Digital einstellbare Bandpassfilter

Wesentliche Eigenschaften:

- Frequenzbereiche von 30 MHz bis 3800 MHz
- digital ansteuerbar über verschiedene Schnittstellen wie GPIB (IEEE-488), RS-232, RS-422, BCD
- Ansteuerung über 12 V DC, 24V DC und 110 V AC
- Kundenspezifische Konfigurationen auf Anfrage

Anwendungen:

- Labor- und Testanwendungen
- Funk- und Kommunikation
- Militärische Anwendungen

Die nachfolgende Auflistung beschreibt die verschiedenen Produktreihen sowie deren wesentlichen Differenzierungsmerkmale. Detaillierte Informationen zu den einzelnen Produkten erhalten Sie in den  entsprechenden PDF –Datenblättern.



  D5BT Serie:
- Produktserie D5BT mit Geräten in unterschiedlichen
  Frequenzbandbreiten von 30 MHz bis 2600 MHz.
- 5 – stufige Bauform
- kundenspezifische Frequenzbereiche und Konfigurationen auf Anfrage

  D5BT-2800/3800
- Frequenzbereich 2800 – 3800 MHz
- Passband bis zu 2% der Tuning – Mittenfrequenz
- 3 dB Bandbreite 1% der Tuning – Mittenfrequenz
- Manuell einstellbare Variante als Option verfügbar
- Erweiterter Frequenzbereich als Option von 2000 – 4000 MHz

  D3HBTM-225/400
- Frequenzbereich 225 – 400 MHz
- Hohe Güte (Q-Faktor) / geringe Einfügedämpfung
- Passband 75 bis 150 kHz
- 3 dB Bandbreite 0,3% der Tuning – Mittenfrequenz
- Shape factor 4,5:1
- Anwendung für UHF

  D3HBTM-100/164
- Frequenzbereich 100 – 164 MHz
- Hohe Güte (Q-Faktor) / geringe Einfügedämpfung
- Passband 75 bis 150 kHz
- 3 dB Bandbreite > 800 kHz
- Shape factor 4,5:1
- Anwendung für militärische Kommunikation

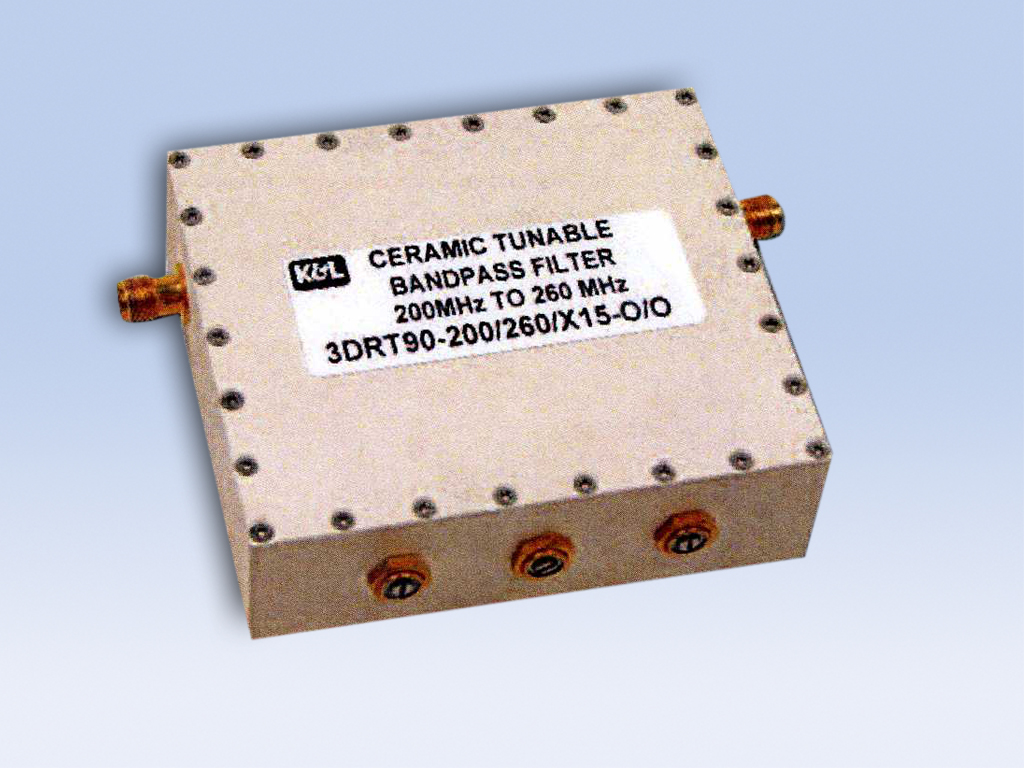

  3DRT90-200/260
- Bauform Keramik Resonator
- Frequenzbereich 200 – 260 MHz
- Hohe Güte (Q-Faktor) / geringe Einfügedämpfung
- 3 dB Bandbreite 13,7 MHz
- Anwendung für militärische Kommunikation
