Dual-polarisierte Antennen

Abbildung ähnlich

Mehr Ansichten

Dual-polarisierte Antennen

Um in horizontaler sowie vertikaler Polarisationsrichtung möglichst schnell und einfach messen zu können, sind dual-polarisierte Antennen ideal geeignet. Durch Verwendung einer solchen Antenne zusammen mit einem Umschalter entfällt der vergleichsweise zeitintensive Schritt der Drehung der Antenne.

Unter Zuhilfenahme eines 90°-Hybrides kann man hiermit auch eine zirkulare Polarisation erreichen. Verschiedene Modelle mit Frequenzen beginnend von 300 MHz bis 50 GHz decken hierbei eine Vielzahl der Anwendungen der Messtechnik ab.

Für jede dieser dual-polarisierten Antennen wird nach der Fertigung ein Messprotokoll mit den wichtigsten Parametern erstellt und der entsprechenden Antenne beigelegt.

ODER

Beschreibung


Dual-polarisierte Antennen

QRH300 Dual-polarisierte Antenne

QRH300
300 MHz – 4,5 GHz
VSWR < 2,2
Gain 4 – 15 dBi
Leistung (CW/Peak)
400 W / 750 W
2 x N weiblich

QRH400 Dual-polarisierte Antenne

QRH400
400 MHz – 6 GHz
VSWR < 2,3

Gain 4 – 15 dBi
Leistung (CW/Peak)
300 W / 500 W
2 x N weiblich

QRH11 Dual-polarisierte Antenne

QRH11
730 MHz – 11 GHz
VSWR < 2,2
Gain 3,5 – 15,5 dBi
Leistung (CW/Peak)
100 W / 170 W
2 x SMA weiblich

QRH18 Dual-polarisierte Antenne

QRH18
1 GHz – 18 GHz
VSWR < 2,5
Gain 5 – 16 dBi
Leistung (CW/Peak)
100 W / 170 W
2 x SMA  weiblich

QRH300 Dual-polarisierte Antenne

QRH67
6 GHz – 67 GHz
VSWR < 2
Gain 4 – 14 dBi
Leistung (CW/Peak)
5 W / 10 W
2 x 1,85 mm weiblich

QRH20E Dual-polarisierte Antenne

QRH20E
1,7 GHz – 20 GHz
VSWR < 2,2
Gain 6 – 15,5 dBi
Leistung (CW/Peak)
20 W / 40 W
2 x SMA weiblich

QRH40 Dual-polarisierte Antenne

QRH40
4 GHz – 40 GHz
VSWR < 2,4
Gain 6 – 16 dBi
Leistung (CW/Peak)
10 W / 20 W
2 x K weiblich

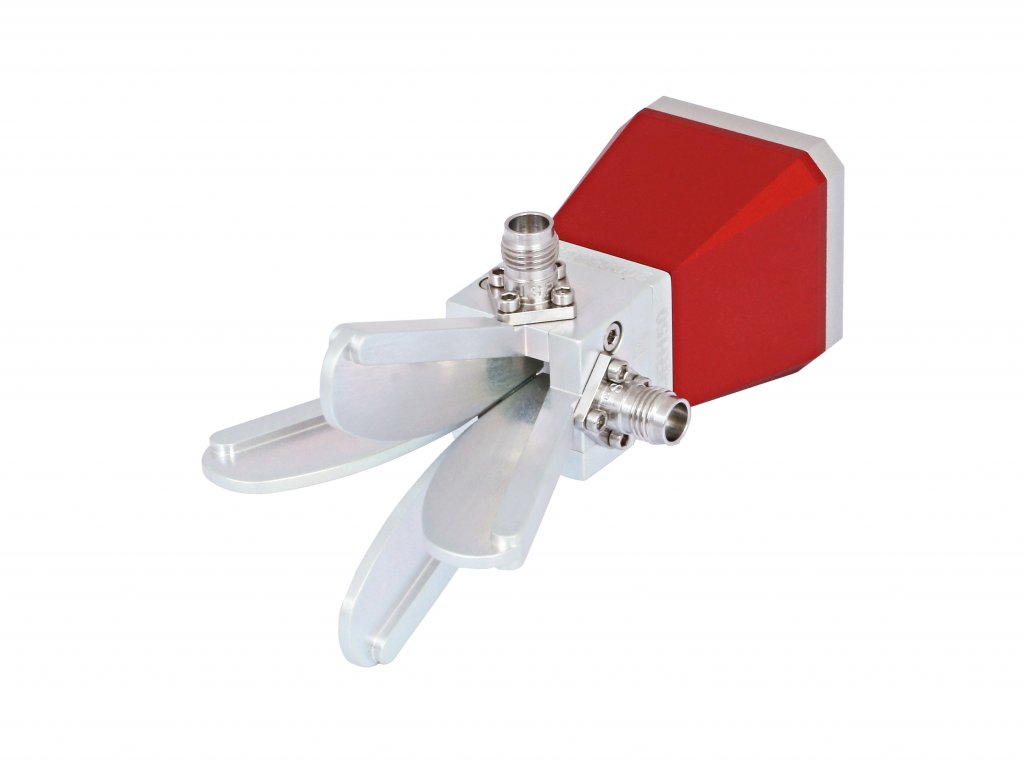

QRH50 Dual-polarisierte Antenne

QRH50
5 GHz – 50 GHz
VSWR < 2,5
Gain 4 – 14 dBi
Leistung (CW/Peak)
5 W / 10 W
2 x 2,40 mm weiblich

DLPP-6 Dual-polarisierte Antenne

DLPP-6
500 MHz – 6 GHz
VSWR < 2,5
Gain 4 – 8 dBi
Leistung (CW/Peak)
20 W / 40 W
2 x SMA weiblich
