Generátory série T3AWG6K
Out of stock
Č. produktu
3002623

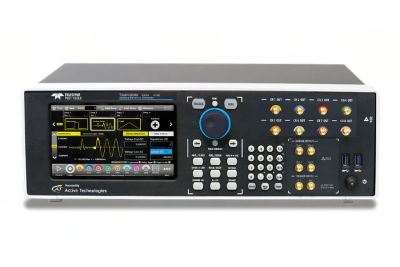

Zbrusu nové modely T3AWG6062, T3AWG6064 a T3AWG6068 ze série T3AWG6K jsou multifunkční generátory, které spojují mnoho funkcí v jednom zařízení, tj. Arbitrary Function Generator, Arbitrary Waveform Generator a Digital Pattern Generator (digitální generátor vzorců). Jsou dostupné v konfiguracích se 2, 4 a 8 kanály.
- Vertikální rozlišení 16 bitů
- Vzorkovací rychlost až 12,32 GS/s v RF režimu
- Vertikální rozlišení 16 bitů
- Paměť pro vlnové formy 4 Gpts na kanál
- Výstupní napětí až 5 Vpp a baseline offset ±2,5 V při 50 ohmech
Downloads
PDF
Popis
Arbitrární funkční generátor
- Vylepšená technologie Direct Digital Synthesis (DDS)
- Vertikální rozlišení 16 bitů
- Integrované vlnové formy: sinus, obdélník, puls, rampa, sin(x)/x, šum, DC, Gauss, Lorentz, exponenciální nárůst, exponenciální pokles, haversinus, dvojitý puls, arbitrární (2 až 16K vzorků)
- Provozní režimy: kontinuální, sweep, burst a modulace (AM, FM, PM, FSK, PSK a PWM)
Arbitrární generátor vlnových forem
- Variabilní taktovací frekvence s technologií True-Arbitrary
- Variabilní takt až 6,16 GS/s (12,32 GS/s v RF režimu)
- Délka vlnové formy 4Gpts na kanál
- Až 16 384 záznamů v sekvenceru, minimální délka vlnové formy 16 bodů
- Režim „RUN“: kontinuální, triggerovaný, jednotlivý/burst, postupný a pokročilý
Digitální generátor vzorů
- Až 32 digitálních kanálů synchronizovaných s analogovými kanály
- LVTTL digitální výstup
- 16 x SMA (LVDS) výstupy
- Digitální I/Q modulátor (RF režim)
16bitové I/Q komponenty
- Jednokanálový (2 I/Q komponenty) nebo dvoukanálový (4 I/Q komponenty)
- Variabilní takt až 12,32 GS/s
Vice informací
| Č. produktu | 3002623 |
|---|---|
| Impedance (Ω) | 50 Ω |
