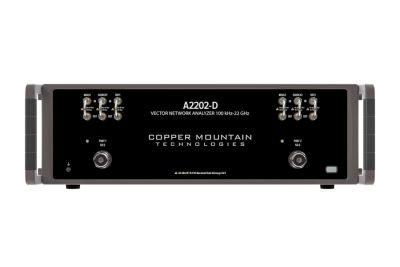

A2202-D - Netzwerkanalysator - VNA - 100 kHz - 22 GHz, 2 Ports
Dieses Modell dient als direkter Ersatz für den eingestellten C2220 VNA mit einer Erhöhung der Frequenz auf 22 GHz und einer höheren Ausgangsleistung von +15 dBm.
Der A2202-D 2-Port-22-GHz-VNA ist direkt mit dem Empfänger kompatibel, wodurch anstelle der internen Brücke ein externer Richtkoppler verwendet werden kann. Dies ist ideal für Messaufbauten, bei denen ein Koppler zwischen einem Vorverstärker und einem Leistungsverstärker positioniert ist, wodurch der Vorverstärker effektiv aus der Messung ausgeschlossen wird.
Der A2202-D bietet einen beeindruckenden Dynamikbereich von 130 dB und eine ultraschnelle Sweep-Geschwindigkeit von nur 12 µs/Punkt, wobei alle fortschrittlichen Softwarefunktionen, die Ingenieure erwarten, standardmäßig in unserer Software enthalten sind. Ganz gleich, ob Sie Filter, Verstärker, Antennen oder Hochgeschwindigkeitsverbindungen charakterisieren – der A2202-D bietet eine unübertroffene Kombination aus Preis und Leistung für S-Parameter-Messungen von 100 kHz bis 22 GHz.
Der A2202-D VNA umfasst ein HF-Messmodul und die S2VNA-Softwareanwendung, die unter dem Windows-Betriebssystem auf einem PC, Laptop, Tablet oder x86-Einplatinencomputer läuft und über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2VNA-Software kann auf mehreren Computern installiert werden, die das Messmodul des Analysators gemeinsam nutzen.
VNAs und ACMs werden mit Werkskalibrierungszertifikaten geliefert, die keine Unsicherheitsdaten enthalten. Die Zusatzoption für ein nach ISO 17025/Z540-1 akkreditiertes, rückführbares Kalibrierungszertifikat und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
Dieser VNA kann über das Manufacturing Test Plug-in in ein Produktionsprüfsystem integriert werden.
Der A2202-D VNA wurde für Hochleistungsanwendungen wie Radar, Satellitenkommunikation und digitale Hochgeschwindigkeitssysteme entwickelt und bietet präzise 2-Port-S-Parameter-Messungen von 100 kHz bis 22 GHz.
Die messtechnische Genauigkeit des A2202-D ist ideal für anspruchsvolle Testumgebungen wie die 5G-Produktion, die Prüfung von HF-Komponenten im Ku- und K-Band sowie die Entwicklung von Radarsystemen für die Automobilindustrie oder Verteidigung. Er eignet sich auch gut für Signalintegritätsarbeiten an PCIe Gen4/5- und 100G-Ethernet-Systemen, bei denen die Oberwellen über 16 GHz hinausgehen.
Der direkte Empfängerzugriff ermöglicht es Benutzern, einen externen Richtkoppler direkt an die internen Empfänger des VNA anzuschließen. Dieser externe Koppler kann in die Signalkette eingefügt werden, beispielsweise zwischen einem Vorverstärker und einem Leistungsverstärker, wodurch eine genaue Messung der Rückflussdämpfung und Verstärkung des Leistungsverstärkers möglich ist, während der Vorverstärker aus der Messung ausgeschlossen wird.
Weitere häufige Anwendungen des A2202-D sind die Abstimmung von AW- und BTS-Filtern, das Design und Testen von HF-Komponenten, On-Wafer-Probing, Feldtests, Einfügungsdämpfungsmessungen, Fehlerabstandsmessungen, Antennenanpassung, Qualitätskontrolle, Materialmessungen und viele andere.
Auf unserer Anwendungsseite erfahren Sie, wie CMT-VNAs Ingenieuren dabei helfen, die Grenzen in verschiedenen Branchen und Anwendungsfällen zu erweitern.
Haben Sie eine bestimmte Herausforderung im Sinn? Fragen Sie einen Ingenieur, wie unsere Lösungen Ihre Anwendung unterstützen können.
| Č. produktu | 3002685 |
|---|---|
| Impedance (Ω) | 50 Ω |
