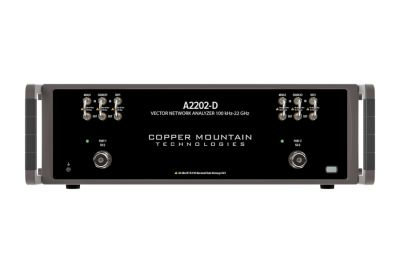

A2202 - Netzwerkanalysator - VNA - 100 kHz - 22 GHz, 2 Ports
Dieses Modell ist der direkte Nachfolger des eingestellten C1220 VNA und bietet eine erhöhte Frequenz von 22 GHz sowie eine höhere Ausgangsleistung von +15 dBm.
Ob Sie Filter, Verstärker, Antennen oder Hochgeschwindigkeitsverbindungen charakterisieren – der A2202 bietet eine unübertroffene Kombination aus Preis und Leistung für S-Parameter-Messungen von 100 kHz bis 22 GHz. Dieser 2-Port-22-GHz-Vektornetzwerkanalysator bietet einen beeindruckenden Dynamikbereich von 130 dB und eine ultraschnelle Sweep-Geschwindigkeit von nur 12 µs/Punkt mit allen fortschrittlichen Softwarefunktionen, die Ingenieure von unserer Software erwarten.
Der A2202 VNA umfasst ein HF-Messmodul und die S2VNA-Softwareanwendung, die unter dem Windows-Betriebssystem auf einem PC, Laptop, Tablet oder x86-Einplatinencomputer läuft und über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2VNA-Software kann auf mehreren Computern installiert werden, sodass das Messmodul des Analysators problemlos gemeinsam genutzt werden kann.
VNAs und ACMs werden mit Werkskalibrierungszertifikaten ohne Unsicherheitsdaten geliefert. Die Zusatzoption für ein nach ISO 17025/Z540-1 akkreditiertes, rückführbares Kalibrierungszertifikat und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
Dieser VNA kann über das Manufacturing Test Plug-in in ein Produktionstestsystem integriert werden.
Der A2202 VNA wurde für Hochleistungsanwendungen wie Radar, Satellitenkommunikation und digitale Hochgeschwindigkeitssysteme entwickelt und bietet präzise 2-Port-S-Parameter-Messungen von 100 kHz bis 22 GHz.
Die messtechnische Genauigkeit des A2202 ist ideal für anspruchsvolle Testumgebungen wie die 5G-Produktion, die Prüfung von HF-Komponenten im Ku- und K-Band sowie die Entwicklung von Radarsystemen für die Automobilindustrie oder Verteidigung. Er eignet sich auch gut für Signalintegritätsarbeiten an PCIe Gen4/5- und 100G-Ethernet-Systemen, bei denen die Oberwellen über 16 GHz hinausgehen.
Weitere häufige Anwendungen des A2202 sind die Abstimmung von AW- und BTS-Filtern, das Design und Testen von HF-Komponenten, On-Wafer-Probing, Feldtests, Einfügungsdämpfungsmessungen, Messungen der Entfernung zum Fehler, Antennenanpassung, Qualitätskontrolle, Materialmessungen und viele andere.
| Č. produktu | 3002683 |
|---|---|
| Impedance (Ω) | 50 Ω |
