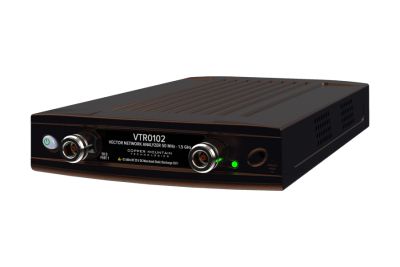

VTR0102 - Netzwerkanalysator - VNA - 50 MHz - 1,5 GHz, 2-Port
Der VTR0102 ist ein 2-Port-1-Pfad-1,5-GHz-Vektornetzwerkanalysator, der außergewöhnliche Leistung in einem erschwinglichen, kompakten Gehäuse bietet und alle Funktionen enthält, die Ingenieure von unserer Software erwarten.
Der VTR0102 ist ein preisgünstiger VNA, der für gängige S11- und S21-Messungen entwickelt wurde und sich ideal für die Prüfung von Antennen, Filtern, Verstärkern, Übertragungsleitungen und Kabeln eignet.
Dieser tragbare Vektornetzwerkanalysator kann mit Batterien (12 Volt) betrieben und im Feld, im Labor und bei Produktionstests eingesetzt werden. Dieser VNA kann über ein Manufacturing Test Plug-in in ein Produktionstestsystem integriert werden.
Der VTR0102 VNA umfasst ein HF-Messmodul und die CMT VNA-Softwareanwendung, die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Einplatinencomputer läuft und über eine USB-Schnittstelle mit der Messhardware verbunden ist. Diese VNA-Steuersoftware läuft auch auf einem ARM-basierten Computer wie dem Raspberry Pi. Die CMT-VNA-Software kann auf mehreren Computern installiert werden, wodurch die gemeinsame Nutzung des Analysemoduls vereinfacht wird.
VNAs und ACMs werden mit Werkskalibrierungszertifikaten ohne Unsicherheitsdaten geliefert. Die Zusatzoption für ein nach ISO 17025/Z540-1 akkreditiertes, rückführbares Kalibrierungszertifikat und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
Der VTR0102 ist ein vielseitiges Werkzeug für das Design und Testen von HF-Komponenten. Er unterstützt Rückflussdämpfungsmessungen, On-Wafer-Probing, Feldtests, Fehlerabstandsanalysen, Antennenanpassungen und vieles mehr.
Er eignet sich besonders für Nutzer von Landmobilfunkgeräten (LMR), die Filter- und Diplexer-Abstimmungen oder Antennen- und Speiseleitungsüberprüfungen durchführen. Rundfunkingenieure können es für das Antennendesign und die Antennenbewertung verwenden, wobei es sich mit Anpassungsplatten leicht an 75-Ohm-Systeme anpassen lässt. Weitere gängige Anwendungen sind Tests bei 433 und 915 MHz für RFID-Systeme sowie die Bewertung von Mobilfunk-Leistungsverstärkern und Antennen oder das Testen von Komponenten, die häufig in militärischen Radarsystemen verwendet werden, wie z. B. rauscharme Verstärker (LNAs), Mischer und Zirkulatoren.
Auf unserer Anwendungsseite erfahren Sie, wie CMT-VNAs bereits heute Ingenieuren in vielen Branchen und Anwendungsbereichen neue Möglichkeiten eröffnen.
Wenn Sie sich mit unseren Ingenieuren über Ihre spezifische Anwendung beraten möchten, wenden Sie sich bitte an einen Ingenieur.
| Č. produktu | 3002687 |
|---|---|
| Impedance (Ω) | 50 Ω |
