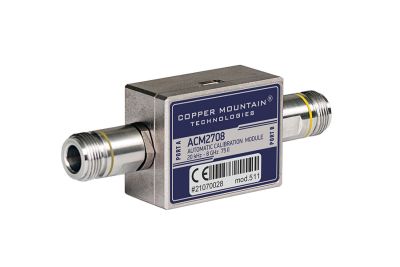

ACM2708 - Automatisches Kalibrierkit für VNA

Nicht auf Lager
Ident-Nr.
1002512

ACM2708 ist ein automatisches Kalibrierungsmodul, das mit Copper Mountain-Vektornetzwerkanalysatoren verwendet werden kann, die im Frequenzbereich bis 8 GHz arbeiten.

  • Anzahl der Ports: 2
  • Anschlussart: Type N 75
  • Frequenzbereich: 20 kHz bis 8 GHz
  • Impedanz: 75 Ohm
  • Unterstützer Standard: USBTMC-USB488
Anfragen
Downloads
PDF
Details

Das ACM 2708 ist ein 75-Ohm-Kalibriermodul zur Verwendung mit nativen 75-Ohm-VNAs (S7530 und SC7540) und deckt gleichzeitig die automatische Kalibrierung für 50-Ohm-VNAs mit der Verwendung von 50- bis 75-Ohm-Anpassungspads ab.
Es ist ein vollautomatisches, USB-gesteuertes und mit Strom versorgtes elektronisches Kalibriermodul. Die Minimierung der von Technikern erforderlichen Schritte verringert das Risiko von Benutzerfehler und beschleunigt den Kalibrierungsprozess. Die Automatisierung der Kalibrierroutine reduziert außerdem den Verschleiß des Analysators und der HF-Kabel.
Um eine vollständige Zweitor-Kalibrierung durchzuführen, muss jedes Ende des ACM2708 nur einmal an den Analysator angeschlossen werden, im Gegensatz zu sieben Anschlüssen bei einer herkömmlichen Kalibrierung.
Das ACM enthält auch einen werksseitig gekennzeichneten 20-dB-Inline-Dämpfer, der als simulierter Prüfling (DUT) fungiert. Die Vertrauensprüfungsfunktion lädt das werkseitig gespeicherte DUT in den Speicher, damit die korrekte Kalibrierung überprüft werden kann.

Mehr Informationen
Mehr Informationen
Ident-Nr. 1002512
Frequenzbereich MIN 0.00
Frequenzbereich MAX 0.00
Impedanz (Ω) 50 Ω
Bandbreite max 0.00
Bandbreite min 0.00
