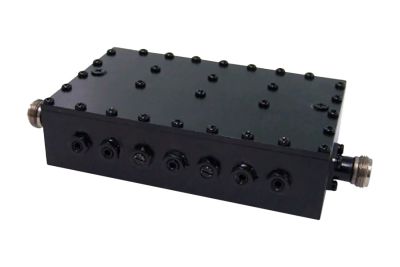

TElePur Bandsperrfilter

Auf Anfrage
Ident-Nr.
4002300

Der Bandstoppfilter, auch gerne Bandsperre, Bandsperrfilter oder Notchfilter genannt, stellt das Gegenstück zum Bandpassfilter dar. Dabei werden Signale im sogenannten Sperrband entsprechend abgeschwächt, höher- oder niederfrequentere Signale können den Filter hingegen nahezu dämpfungsfrei passieren.

  • Verschiedene Frequenzbereiche von 2 MHz bis 10 GHz
  • Chebyshev Filterstruktur
  • Impedanz: 50 Ω
  • Max. Leistung: 1 W – 2 kW
  • Anschlüsse: Type N Standard, BNC, TNC, SMA, 7/16, 4.3-10, Cable, PCB
Anfragen
Downloads
Details
Modell Sperrband
(MHz)
Sperrdämpfung
(dB Min.)
Einfügedämpfung
(dB, Max.)
Rückflussdämpfung
(dB, Max.)
Leistung Anschlüsse
TFWN-K-387.5M15M-NfNf 380~395 50 1.5 @20~365MHz,
410~500MHz
15 @20~365MHz
410~500MHz
25 N Female
TFWN-K-773M30M-NfNf 758~788 30 1.0dB Typical @ Passband 14.0dB Min @within the pass band 40 N Female
TFWN-K-788M30M-NfNf 773~803 30 1.0dB Typical @ Passband 14.0dB Min @within the pass band 40 N Female
TFWN-K-793M4.6M-NfNf 801.3~1500 40 1.5 @DC~782.7MHz,
803.3~1500MHz
15 @DC~782.7MHz,
803.3~1500MHz
- N Female
TFWN-K-815M30M-NfNf 800~830 50 1.0 @600~780MHz,
851~1200MHz
13 @600~780MHz,
851~1200MHz
75  N Female
TFWN-K-821M5M-SfSf 818.5~823.5 40 1.0dB Max @ DC ~ 810MHz,
1.0dB Max @ 832MHz ~ 1.5GHz
14.0dB Min @ DC ~ 810MHz,
14.0dB Min @ 832MHz ~ 1.5GHz
26 SMA Female
TFWN-K-835M20M-NfNf 825~845 40 2.0 @715~815MHz,
857~957MHz
13 @715~815MHz,
857~957MHz
- N Female
TFWN-K-866.2M4.6M-SfSf 863.9~868.5 50 1.0dB Max @ Passband 14.0dB Min @ Passband 1 SMA Female
TFWN-K-896M0.2M-SfSf 896.2~896.6 50 1.0 @650~876MHz,
915~1150MHz
15 @650~876MHz,
915~1150MHz
10 SMA Female
TFWN-K-897.6M30.2M-NfNf 882.6~912.4 40 2.0 @772~872MHz,
923~1023MHz
13 @ 772~872MHz,
923~1023MHz
- N Female
TFWN-K-902.5M25M-NfNf 890~915 40 2.0 @772~880MHz,
925~1023MHz
13 @ 772~880MHz,
925~1023MHz
- N Female
TFWN-K-1575.42M10M-NfNf 1575.42±1 80 1.0 @500~1545.42MHz,
1605.42~2500MHz
15 @500~1545.42MHz,
1605.42~2500MHz
80 N Female
TFWN-K-1747.5M75M-NfNf 1710~1785 40 2.0 @1600~1695MHz,
1820~2100MHz
13 @1600~1695MHz,
1820~2100MHz
- N Female
TFWN-K-1880M56.2M-NfNf 1852.6~1907.4 40 2.0 @DC~1835MHz,
1925~3000MHz
13 @DC~1835MHz,
1925~3000MHz
- N Female
TFWN-K-1950M55.2M-NfNf 1922.6~1977.4 40 2.0 @1805~1905MHz,
1995~2095MHz
13  @ 1805~1905MHz,
1995~2095MHz
- N Female
TFWN-K-2140M60M-NfNf 2110~2170 40 2.0 @1805~2090MHz,
2190~2300MHz
13 @ 1805~2090MHz,
2190~2300MHz
- N Female
TFWN-K-2535M64.8M-NfNf 2502.6~2567.4 40 2.0 @DC~2485MHz,
2580MHz~4000MHz
13 @DC~2485MHz,
2580~4000MHz
- N Female
