PE0312 Extender - Netzwerkanalysator - VNA - 3 MHz bis 3 GHz, 75 Ohm

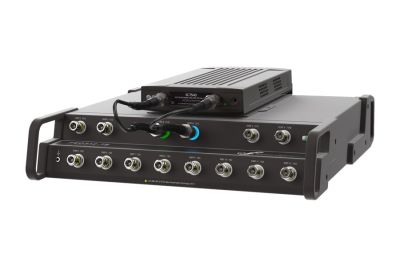

PE0312-75 Port Extender – 12-Port-Erweiterung für 75 Ω Vektor-Netzwerkanalysatoren
Der PE0312-75 von Copper Mountain Technologies ist die erste USB-gesteuerte 12-Port-Erweiterung für 75 Ω Vektor-Netzwerkanalysatoren (VNAs). Entwickelt für präzise, automatisierte Multiport-Messungen, ermöglicht der Port Extender eine schnelle Umschaltung zwischen bis zu 12 Ports – ideal für den Einsatz mit dem SC7540 und für exakte HF-Messungen ohne manuellen Aufwand.
Ihre Vorteile auf einen Blick
- 12-Port-Erweiterung für 75 Ω VNA-Messungen
- Frequenzbereich von 3 MHz bis 3 GHz
- Schnelle USB-Steuerung mit Umschaltzeiten <1 ms
- Nahtlose Integration mit SC7540 VNA oder anderen Geräten via Adapter
- Automatisierte Tests für Splitter, Verstärker und passive HF-Komponenten
- Hohe Wiederholbarkeit und minimale Messunsicherheiten
- Kompakter Aufbau inkl. Montagerahmen & N-Typ Verbindungskabeln
Typische Anwendungsgebiete
- Kabelfernsehen / CATV-Komponenten
- Rundfunk- und Satellitentechnik
- Test von passiven HF-Baugruppen mit mehreren Anschlüssen
- Produktionsprüfung & automatisierte Testumgebungen
- Forschungs- und Entwicklungslabore für 75 Ω-Systeme
Kompatibilität und Systemintegration
Der PE0312‑75 ist optimal auf den SC7540 Vektor-Netzwerkanalysator (75 Ω, 100 kHz–4 GHz) abgestimmt, kann jedoch dank optionaler Adapter auch mit anderen VNAs betrieben werden. Die intuitive Steuerung erfolgt über USB, was die Integration in bestehende Testsysteme erleichtert.
Lieferumfang
- PE0312‑75 12-Port Extender-Einheit
- Montagerahmen für festen Einbau
- 2 × N-Typ 75 Ω Verbindungskabel (30 cm)
- USB-Anschlusskabel & Programmierguide
| Ident-Nr. | 3002680 |
|---|---|
| Anzahl Ports | 12 |
| Ausgangsleistung Max | 10 dBm |
| Dynamikbereich | 133 dB |
| Frequenzerweiterung | Nicht Kompatibel |
| Frequenzbereich MAX | 3,00 |
| Hersteller | Copper Mountain Technologies |
| Impedanz (Ω) | 75 Ω |
