WavePulser

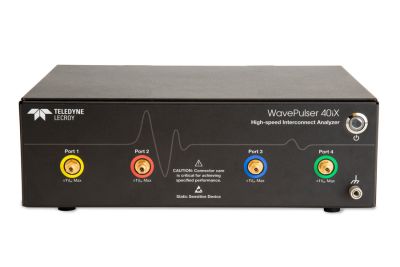

Der WavePulser 40iX High-Speed Interconnect Analyzer von Teledyne LeCroy vereint höchste Präzision mit kompakter Mobilität. Mit einem Frequenzbereich von DC bis 40 GHz und einer räumlichen Auflösung von unter 1 mmermöglicht das Gerät detaillierte Analysen im Zeit- und Frequenzbereich – ideal für die Entwicklung, Validierung und Fehlersuche in High-Speed-Verbindungen wie USB, PCIe oder Automotive Ethernet. Dank integrierter TDR/TDT- und S-Parameter-Messungen sowie automatischer Kalibrierung bietet der WavePulser 40iX Ingenieuren eine leistungsstarke Plattform für Signal Integrity-Analysen, Jitter-Messungen und Simulationsvorbereitung. Kompakt, USB-basiert und einfach zu bedienen – ein Game Changer für moderne Hochgeschwindigkeitsdesigns.
- Frequenzbereich: DC bis 40 GHz
- Räumliche Auflösung: <1 mm
- 4 Ports für parallele Tests und komplexe Konfigurationen
- Kompakte Bauweise, USB-betrieben
Mess- und Analysefunktionen:
- S-Parameter-Messungen (single-ended & mixed-mode)
- Impedanzprofilanalyse im Zeitbereich (TDR/TDT)
- Automatische OSLT-Kalibrierung ohne externe Standards
- Eye-Diagramm-Emulation (CTLE, DFE, FFE)
- Jitter-Analyse mit Tj, Rj und Dj
- Simulationsvorbereitung, De-embedding, Time-Gating
Anwendungsszenarien:
- PCB-, Kabel- und Backplane-Validierung – Fehler und Abweichungen sichtbar machen
- High-Speed-Designs: USB, PCIe, Automotive Ethernet – hier gilt es, Impedanzmängel und Jitter zu beherrschen
- Forschung & Entwicklung, Fertigung, Qualitätssicherung – überall dort, wo Signalqualität entscheidet
Effizienz, Genauigkeit und Eingriffsmöglichkeiten dank Simulation und Analyse-Tools positionieren den WavePulser 40iX als unschätzbaren Partner bei der Entwicklung und dem Test von Hochgeschwindigkeitssystemen.
Fazit: Ein All-in-One-Tool für moderne Verbindungstechnik
| Ident-Nr. | 3002682 |
|---|---|
| Frequenzbereich MAX | 40,00 GHz |
| Impedanz (Ω) | 50 Ω |
| Hersteller | Teledyne Lecroy |
