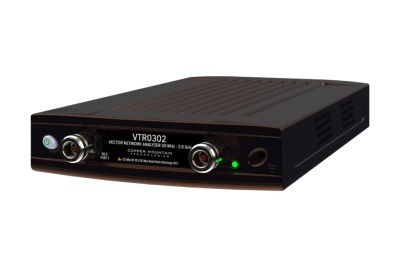

VTR0302 - Netzwerkanalysator - VNA - 50 MHz - 3,5 GHz, 2-Port
Der VTR0302 ist ein 2-Port-1-Pfad-3,5-GHz-Vektornetzwerkanalysator, der Laborqualität in einem erschwinglichen, kompakten Gehäuse bietet und alle Funktionen enthält, die Ingenieure von unserer Software erwarten.
Der VTR0302 ist ein preisgünstiger VNA, der für gängige S11- und S21-Messungen entwickelt wurde und sich ideal für die Prüfung von Antennen, Filtern, Verstärkern, Übertragungsleitungen und Kabeln eignet.
Dieser tragbare Vektornetzwerkanalysator kann mit Batterie (12 Volt) betrieben und im Feld, im Labor und bei Produktionstests eingesetzt werden. Dieser VNA kann über ein Manufacturing Test Plug-in in ein Produktionstestsystem integriert werden.
Der VTR0302 VNA umfasst ein HF-Messmodul und die CMT VNA-Softwareanwendung, die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Einplatinencomputer läuft und über eine USB-Schnittstelle mit der Messhardware verbunden ist. Diese VNA-Steuersoftware läuft auch auf einem ARM-basierten Computer wie dem Raspberry Pi. Die CMT VNA-Software kann auf mehreren Computern installiert werden, wodurch die gemeinsame Nutzung des Analysator-Messmoduls vereinfacht wird.
VNAs und ACMs werden mit Werkskalibrierungszertifikaten ohne Unsicherheitsdaten geliefert. Die Zusatzoption für ein nach ISO 17025/Z540-1 akkreditiertes, rückführbares Kalibrierungszertifikat und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
Der VTR0302 ist ein vielseitiges Werkzeug für das Design und Testen von HF-Komponenten. Er unterstützt Rückflussdämpfungsmessungen, On-Wafer-Probing, Feldtests, Fehlerabstandsanalysen, Antennenanpassungen und vieles mehr.
Er eignet sich besonders für Nutzer von Landmobilfunkgeräten (LMR), die Filter- und Diplexer-Abstimmungen oder Antennen- und Speiseleitungsüberprüfungen durchführen. Rundfunkingenieure können es für das Antennendesign und die Antennenbewertung verwenden, wobei es sich mit Anpassungsmodulen leicht an 75-Ohm-Systeme anpassen lässt. Weitere gängige Anwendungen sind die Bewertung von Mobilfunk-Leistungsverstärkern und Antennen, das Testen von Komponenten, die häufig in militärischen Radarsystemen verwendet werden, wie z. B. rauscharme Verstärker (LNAs), Mischer und Zirkulatoren, Wi-Fi-Tests und L-Band-Satellitenkommunikationsanwendungen wie GPS und satellitengestütztes Internet.
Auf unserer Anwendungsseite erfahren Sie, wie CMT-VNAs bereits heute die Reichweite von Ingenieuren in vielen Branchen und Anwendungsbereichen erweitern.
| Ident-Nr. | 3002688 |
|---|---|
| Anzahl Ports | 2 |
| Ausgangsleistung Max | 0 dBm |
| Direct Receiver Access | Nein |
| Dynamikbereich | 120 dB |
| Frequenzerweiterung | Nicht Kompatibel |
| Frequenzbereich MAX | 3,50 GHz |
| Impedanz (Ω) | 50 Ω |
