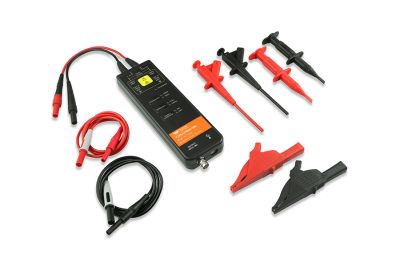

T3 High Voltage Differential Probes
Die Hochspannungs-Differenzialtastköpfe von Teledyne Test Tools bieten dem Endanwender Vielseitigkeit, da alle Modelle über ein externes Universalnetzteil versorgt werden
und mit jedem Oszilloskop mit hochohmigem BNC-Eingang funktionieren.
Das Sortiment besteht aus einem Niederspannungs- und drei Hochspannungsmodellen mit unterschiedlichen Bandbreiten, um eine breite Palette von Kundenanwendungen abzudecken.
Die neuen Hochspannungs-Differenzialtastköpfe der Reihe T3HVD von Teledyne Test Tools sind aktive Differenzialspannungstastköpfe mit großer Bandbreite, die Modelle mit einer Bandbreite von bis zu 200 MHz,
Spannungen bis zu ± 7000 V (DC + Peak AC), schneller und genauer Wellenformerfassung, einer Messgenauigkeit von ± 2 % und einer geringen Belastung des Prüfkreises umfassen.
Diese Tastköpfe können mit jedem Oszilloskop verwendet werden, das über einen 1 MΩ BNC-Eingang verfügt.
Typische Anwendungen sind Leistungselektronik, mehrphasige Motorantriebe sowie Wechselrichter und Leistungsumwandlung.
Verfügbare Modelle:
- T3HVD1500-70 - 1,5 kV, 70 MHz, 2 pF,10 MOhm, Anstiegszeit < 5 ns, Hochspannungs-Differenzialtastkopf
- T3HVD1500-200 - 1,5 kV, 200 MHz, 2 pF,10 MOhm, Anstiegszeit < 1,75 ns, Hochspannungs-Differenzialtastkopf
- T3HVD7000-100 - 7 kV, 100 MHz, 2,5 pF, 40 MOhm, Anstiegszeit < 3,5 ns, Hochspannungs-Differenzialtastkopf
| Ident-Nr. | 3002655 |
|---|---|
| Impedanz (Ω) | 50 Ω |
