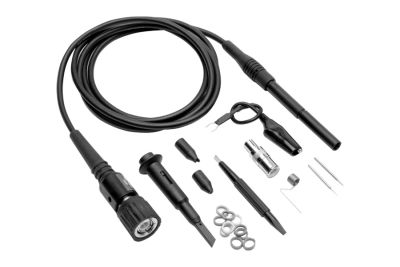

Passive Tastköpfe
Auf Anfrage
Ident-Nr.
3002631
Passive Tastköpfe sind die Standardtastköpfe, die mit den meisten Oszilloskopen geliefert werden. Typische passive Tastköpfe bieten eine Dämpfung von 10:1 und haben einen hohen Eingangswiderstand von 10 MΩ. Dieser hohe Eingangswiderstand bedeutet, dass passive Tastköpfe das ideale Werkzeug für niederfrequente Signale sind, da die Belastung des Schaltkreises bei diesen Frequenzen minimiert wird. Passive Tastköpfe sind für Spannungen von mindestens 400 V ausgelegt, einige sogar für 600 V. Die passiven Tastköpfe von Teledyne LeCroy verfügen über einen Dämpfungsmessstift, der das Oszilloskop anweist, die Wellenformen automatisch zu skalieren, ohne dass eine Benutzereingabe erforderlich ist.
Details
Technische Daten:
- 10x dämpfend mit 10 MΩ Eingangswiderstand
- Ideal für niederfrequente Signale
Verfügbare Modelle:
- PP005A - 10:1 500 MHz 10 MOhms CATII
- T3PP350 - T3DSO Passiver Tastkopf, 350 MHz, 10:1, 1 MOhm/10 MOhm, 300 Vrms CAT II
- PP007-WS-1 - 10:1 500 MHz 10 M passiver Tastkopf
- PP007-WR-1 - 10:1 500 MHz 10 M passiver Tastkopf
- PP008-1 - 500 MHz passiver Tastkopf, 2,5 mm, 10:1, 10 MOhm
- PP009-1 - 500 MHz passiver Tastkopf, 10:1 (für WaveSurfer Xs), mechanisch identisch mit PP005A
- PP011-1 - 500 MHz passiver Tastkopf, 10:1 (für WSXs 1GHz), mechanisch identisch mit PP005A
- PP016 - 10:1, 10 Mohm, 300 MHz passiver Tastkopf
- PP017-1 - 250 MHz Passiver Tastkopf für HDO4000, 10:1, 10 MOhm
- PP018-1 - 500 MHz-Passiver Tastkopf für HDO, 10:1, 10 MOhm
- PP019-1 - 250 MHz Passiver Tastkopf für WaveSurfer 3000, 10:1, 10 MOhm
- PP020-1 - 500 MHz Passiver Tastkopf für WaveSurfer 3000, 10:1, 10 MOhm
- PP021-1 - 500 MHz Passiver Tastkopf, 2,5 mm, 10:1, 10 MOhm
- PP022-1 - 500 MHz Passiver Tastkopf, 2,5 mm, 10:1, 10 MOhm
- PP023-1 - 500 MHz Passiver Tastkopf, 2,5 mm, 10:1, 10 MOhm
- PP024-1 - 500 MHz Passiver Tastkopf, 5 mm, 10:1, 10 MOhm
- PP025-1 - 500 MHz Passiver Tastkopf, 5 mm, 10:1, 10 MOhm
- PP026-1 - 500 MHz Passiver Tastkopf, 5 mm, 10:1, 10 MOhm
Mehr Informationen
| Ident-Nr. | 3002631 |
|---|---|
| Impedanz (Ω) | 50 Ω |
