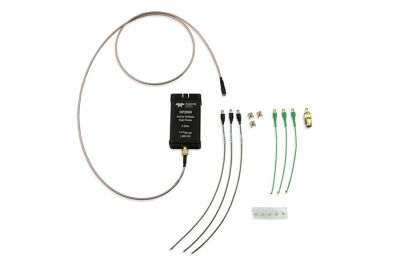

Rail-Tastköpfe

Auf Anfrage

Ident-Nr.

3002636

Rail-Tastköpfe sind speziell für die Messung einer 50-Ohm-DC-Leistungs-/Spannungsschiene konzipiert. Der Tastkopf hat einen großen integrierten Offset, eine geringe Dämpfung (Rauschen) und eine hohe DC-Eingangsimpedanz. Der eingebaute Offset und die geringe Dämpfung ermöglichen es, die Strom-/Spannungsschiene im Oszilloskop um ihre mittlere Gleichspannung mit hoher Oszilloskopverstärkung (Empfindlichkeit) zu versetzen, um eine rauschfreie Sicht auf kleine Signalschwankungen zu erhalten. Die hohe DC-Eingangsimpedanz eliminiert die Belastung der DC-Schiene.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Details

Technische Daten:

4 GHz Bandbreite, ±60 V Offset, ±800 mV Dynamikbereich
Hohe DC-Eingangsimpedanz und geringes Rauschen sowie geringe Dämpfung
Ideale Lösung für die Prüfung von Stromschienen

Verfügbare Modelle:

RP2060 - Leistungs-/Spannungsschienentastkopf. 2 GHz Bandbreite, 1,2-fache Dämpfung, +/-60 V Offset, +/-800 mV Einschließlich eines kompletten Satzes von Einlötleitungen und Koaxialkabeln. Browser-Spitze separat erhältlich
RP4030 - Leistungs-/Spannungsschienentastkopf. 4 GHz Bandbreite, 1,2-fache Dämpfung, +/-30 V Offset, +/-800 mV Beinhaltet einen kompletten Satz Einlötleitungen, Koaxialkabel und PCB-Halterungen. Begrenzte Verfügbarkeit
RP4060 - Leistungs-/Spannungsschienentastkopf. 4 GHz Bandbreite, 1,2-fache Dämpfung, +/-60 V Offset, +/-800 mV Beinhaltet einen kompletten Satz Einlötkabel und Koaxialkabel. Browser-Spitze separat erhältlich

Mehr Informationen

Mehr Informationen
Ident-Nr.	3002636
Impedanz (Ω)	50 Ω
