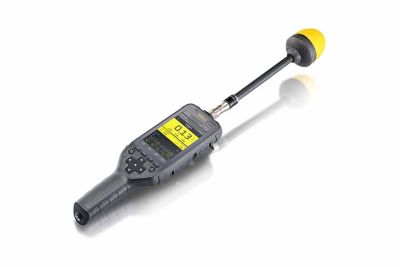

Narda FieldMan – elektromagnetisches Feldmessgerät für Messungen bis zu 90 GHz

Auf Anfrage
Ident-Nr.
52432

Mit dem FieldMan öffnet Narda neue Dimensionen in Sachen Vielseitigkeit und Handhabung von elektromagnetischen Feldmessgeräten. Das leichte und einfach zu bedienende Gerät lässt sich mit unterschiedlichen Sonden verwenden und erlaubt damit zuverlässige, richtungsunabhängige Messungen von 0 Hz (DC) bis 90 GHz.

Technische Details:

  • Richtungsunabhängige Messung mit digitalen isotropen Sonden von 0 Hz (DC) bis 90 GHz
  • Digitale Sondenschnittstelle - keine Kalibrierung des Messgeräts mehr nötig
  • Großes, bei Sonnenlicht ablesbares Farbdisplay mit 5" Diagonale und 1280x720 HD-Auflösung
  • Leistungsstarke Frequenz- und Zeitbereichsanalyse einschließlich Weighted Peak
  • WiFi/Bluetooth-Schnittstelle für Fernsteuerung über Smartphone-App (Option)
  • Eingebauter GPS-Empfänger und Entfernungsmesser zur einfachen Standortbestimmung (Option)
  • MicroSD-Wechseldatenträger für einfache Personalisierung
  • Klimasensoren für Temperatur, Luftfeuchtigkeit und Luftdruck
  • Schnelle Datenübertragung über eine Vielzahl von Schnittstellen
    - optische Schnittstelle (≥ 1 Mbit/s), empfohlen für den Fernbetrieb
    - USB-C (480 Mbit/s) auch zum Laden
    - Gigabit Ethernet (1000 Mbit/s) oder drahtlos
  • Dokumentation, Messergebnisse und Auswertung durch die Messoftware „NARDA TSX“ (im Lieferumfang!)
  • Geringes Gewicht von 695g
Anfragen
Downloads
PDF
pdf
(Größe: 2.6 MB)
pdf
(Größe: 618.2 KB)
Details

Der FieldMan ermöglicht Präzisionsmessungen zur Sicherheit von Personen vor allem in Arbeitsumgebungen, wo hohe elektrische oder magnetische Feldstärken zu erwarten sind. Eine wesentliche Aufgabe besteht darin, die Einhaltung allgemeiner Sicherheitsvorschriften wie FCC, IEEE, ICNIRP oder EMF-Richtlinie 2013/35/EU nachzuweisen.


Einige Beispiele:

Rundfunksendeanlagen (z. B. IEC 62577)
Funkbasisstationen (z. B. IEC/EN 62232)
Induktionserwärmung und –schmelzen (z. B. EN 50519)
Haushaltsgeräte (z. B. IEC/EN 62233)
Elektrische Schweißeinrichtungen (z. B. IEC/EN 62822)
Bahnumgebung (z. B. EN 50500)
Fahrzeugumgebung (z. B. IEC 62764)
Energieversorgungssysteme (z. B. IEC/EN 62110)
Medizinische elektrische Geräte (z. B. IEC/EN 60601)
TEM-Zellen und Absorberkammern zum Nachweis elektromagnetischer Verträglichkeit (EMV)


Bedienung und Handhabung

Bei der Entwicklung des FieldMan wurde besonderes Augenmerk darauf gelegt, eine einfache, gut strukturierte und flüssige Bedienung zu erreichen. Die vom Smartphone bekannte Anordnung vieler Anzeigeelemente, die selbsterklärenden Symbole und die perfekt auf die Messaufgaben zugeschnittenen Abläufe des FieldMan bieten ein Höchstmaß an Bedienkomfort. Das große entspiegelte HD-Farbdisplay stellt die Messwerte sowohl numerisch als auch grafisch mit allen wichtigen Zusatzinformationen in übersichtlicher Form dar und ist selbst im hellen Sonnenlicht gut ablesbar. Von der einfachen Breitbandmessung bis hin zur anspruchsvollen Zeitsignalaufzeichnung in Echtzeit oder der spektralen Frequenzanalyse niederfrequenter Felder, stehen Ihnen dafür die passenden Betriebsarten zur Verfügung.

Messergebnisse können per Text- oder Spracheingabe kommentiert werden und lassen sich auf Knopfdruck als Bildschirmkopie speichern. Eingebaute Sensoren erfassen die aktuellen Umgebungsbedingung sowie die Positionsdaten und fügen sie dem Messergebnis automatisch hinzu. Der eingebaute Abstandsmesser (Option) zeigt Ihnen die Messhöhe über dem Boden an, wodurch die genaue Positionierung des Messgeräts enorm erleichtert wird. Zur besseren Übersicht können die Messergebnisse frei definierbaren Projekten zugeordnet werden, was besonders bei häufig wechselnden Messorten sehr hilfreich ist. Wenn Sie Ihre Messergebnisse mit Fotos und Videos dokumentieren möchten, unterstützt Sie dabei die FieldMan Smartphone App. Zum Beispiel überträgt die App mit dem Smartphone erstellte Mediendateien kabellos in das Projektverzeichnis auf der SD-Speicherkarte des FieldMan. Zur Dokumentation der Messergebnisse, Medien und anderen Informationen steht eine neuentwickelte, äußert leistungsfähige PC-Software „Narda-TSX“ zur Verfügung. Sie ist Nardas neue Software-Plattform zur Gerätekonfiguration, Messdatenauswertung und -dokumentation, die neben dem FieldMan künftig auch weitere Narda-Produkte unterstützen wird.



Mehr Informationen
Mehr Informationen
Ident-Nr. 52432
Frequenzbereich MIN 0.00
Frequenzbereich MAX 90.00
Impedanz (Ω) 50 Ω
Bandbreite max 0.00
Bandbreite min 90.00
