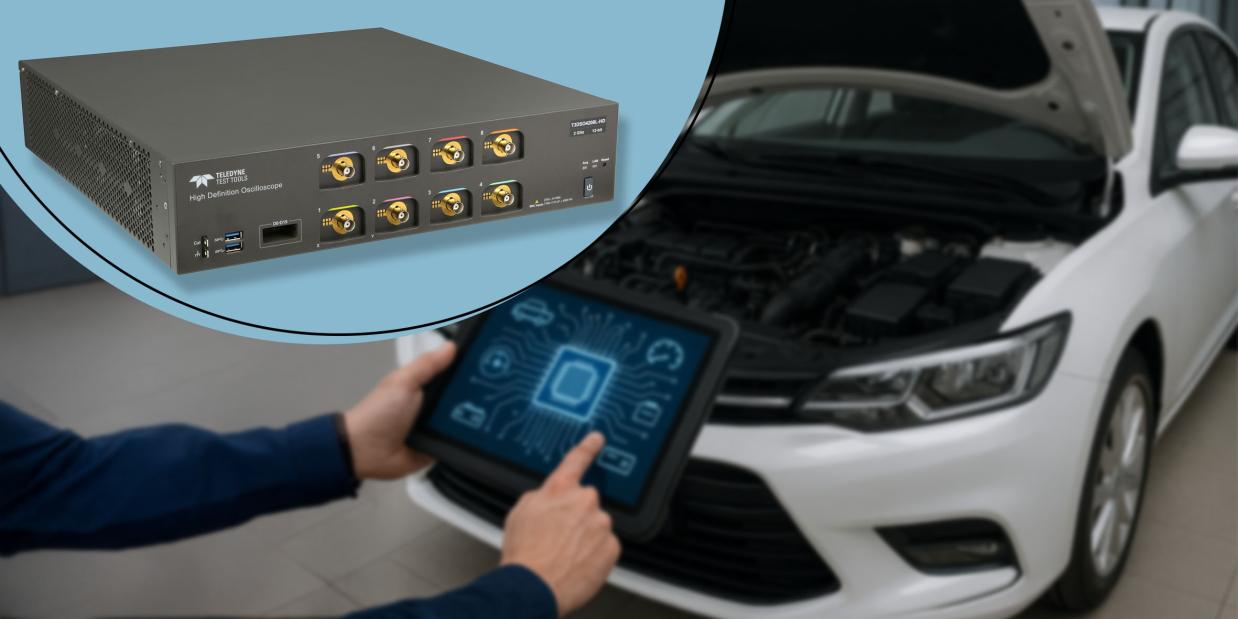

Die T3DSO4000L-HD Serie bietet High-End-Messtechnik auf kleinstem Raum. Mit ihrer kompakten 2U-Bauhöhe ohne integrierten Bildschirm ist sie perfekt für den Einbau in Prüfstände, 19"-Racks und automatisierte Testsysteme geeignet – ideal für industrielle Anwendungen, Forschung und Entwicklung oder Qualitätssicherung.
Trotz der reduzierten Bauform liefert die Serie die volle Performance eines Laboroszilloskops – inklusive hoher Auflösung, großer Speichertiefe und umfangreicher Analysefunktionen.
Technische Highlights im Überblick:
- Bandbreite: 200 MHz, 350 MHz oder 500 MHz (modellabhängig)
- Abtastrate: Bis zu 12,5 GS/s
- Speichertiefe: Bis zu 250 Mpts pro Kanal
- Auflösung: 12 Bit High Definition (HD) – für herausragende Signaldarstellung
- Kanäle: 2 oder 4 analoge Kanäle, optional 16 digitale Kanäle (MSO)
- Update-Rate: Bis zu 1 Mio. wfms/s
- Trigger & Analyse: Umfangreiche serielle Bus-Protokolle wie I²C, SPI, UART, CAN, LIN, FlexRay, SENT, USB etc.
- Remote-Steuerung: Über LAN, USB oder optional HDMI – ideal für automatisierte Prüfabläufe
- Formfaktor: 2U-Höhe, rackmountfähig, aktives Kühlsystem mit Lüftern
Typische Anwendungen:
- Prüfstandstechnik und automatisierte Testsysteme (ATE)
- Embedded- und Mixed-Signal-Entwicklung
- Automobil- und Industrieelektronik
- Power Electronics und Leistungshalbleiteranalyse
- Forschung, Entwicklung & Validierung
Warum T3DSO4000L-HD?
✅ Platzsparendes Design ohne Touch-Display – ideal für den Einbau
✅ HD-Signalqualität mit 12 Bit – perfekt für präzise Messungen
✅ Hohe Speichertiefe für lange Signalerfassung und detaillierte Analyse
✅ Skalierbar & modular – durch zahlreiche Optionen und Upgrades
✅ Industrie-Ready – robust, zuverlässig, fernsteuerbar
