Teledyne Test Tools T3SP15D – Präzise Impedanzprofil-Messungen

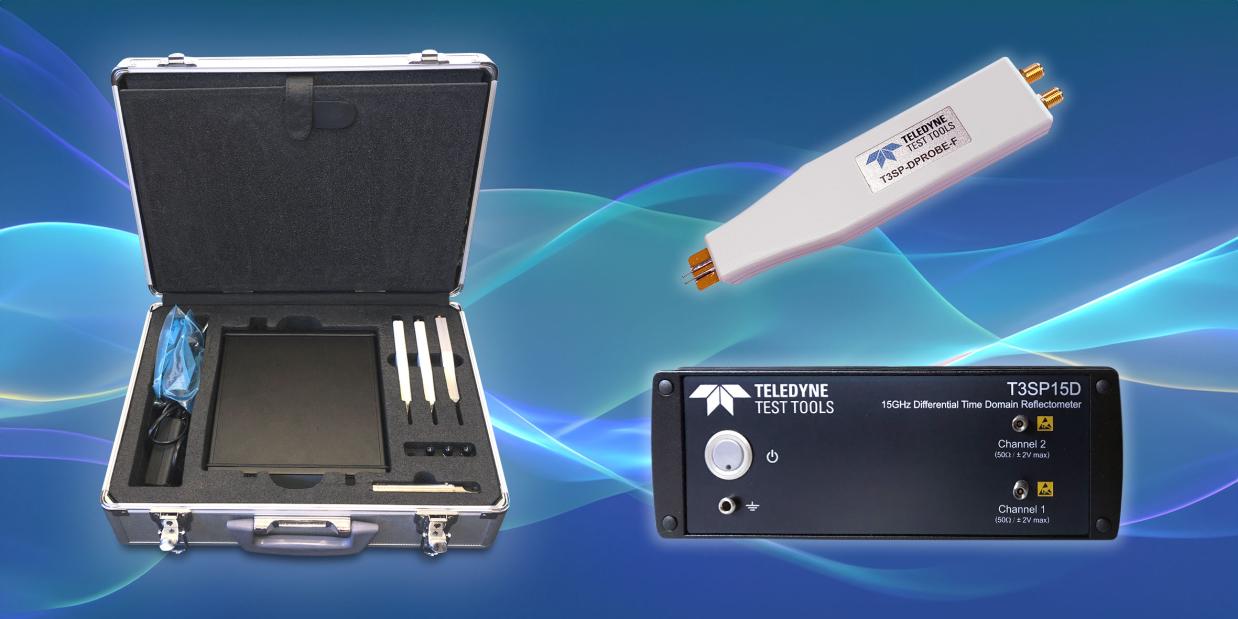

Das T3SP15D von Teledyne Test Tools ist das ideale Werkzeug für echte differenzielle Messungen.

Das System bietet schnelle Anstiegszeiten von 35 ps bei einer räumlichen Impedanzauflösung (in FR4) von < 3 mm, bei Prüflingslängen von bis zu 40 Metern und TDR-Wiederholraten von bis zu 10 MHz. Es verwendet die gleichen OSLT-Kalibrierstandards (Open Short Load Thru) wie andere / vergleichbare Vektornetzwerkanalysatoren. S-Parameter Messungen sind hierbei ergänzend bis zu
15 GHz möglich.

Aufgrund der kleinen Größe des Gerätes, seinem geringen Gewicht und den optionalen internen Batterien kann das Gerät überall im Testlabor oder im Feld eingesetzt werden. Darüber hinaus überzeugt auch der äußerst attraktive Preis des T3SP15D.

Nutzen Sie das T3SP15D für folgende herausfordernde Aufgaben:

  • Kabelprüfung: Fehler in Übertragungsstrecken werden durch Messen und Analysieren im Zeitbereich und Impedanz Profil erkannt
  • Verbindungsanalyse: Überprüfung der Signalintegrität bei jeder neuen Platine und Verbindungsstelle
  • Kommunikationskanaltest: Analyse des Signalintegritätsverhaltens für Automotive Ethernet (mit UTP-Leitungen bis zu 40 m)
  • Steckverbinder-Charakterisierung: Überprüfung der Qualität durch Messen und Analysieren im Zeit- und Frequenzbereich
  • PCB-Prüfung: Überprüfung der Impedanz der Leiterbahnen auf PCB für digitale Hochgeschwindigkeitssysteme
  • Ortsunabhängige Messungen und Analyse: Schnelle TDR-Messungen im Labor, Test- und Fertigungshalle sowie im Feldeinsatz
