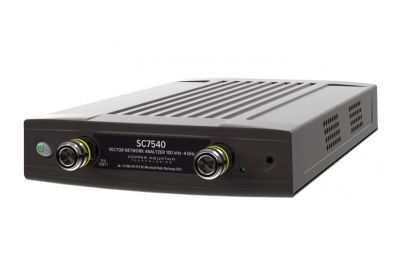

SC7540 - Netzwerkanalysator - VNA - 100 kHz - 4 GHz, 2 Ports
Auf Anfrage
Ident-Nr.
1002514
- Frequenzbereich: 100 kHz bis 4 GHz
- Mess - Parameter: S11, S21, S12, S22
- Einstellbereich der Ausgangsleistung: -5 dBm bis +10 dBm
- Dynamikbereich: >130 dB typ (10 Hz IF BW)
- Messgeschwindigkeit: 24 µs
- Messpunkte / Sweep: bis zu 200,001
- Impedanz: 70 Ohm
- Sweep-Typen: Linearer Frequenz-Sweep, logarithmischer Frequenz-Sweep, segmentierung, Power Sweep
Downloads
PDF
Details
Der SC7540 ist ein 2-Port 4,0 GHz Vektor-Netzwerkanalysator, der sich durch einen exzellenten Dynamikbereich, schnelle Messgeschwindigkeit und hohe Ausgangsleistung in einem kompakten Gehäuse auszeichnet, mit dem maximalen Standard-Software-Funktionsumfang.
Der SC7540 VNA umfasst ein HF-Messmodul und die S2-Software, die auf einem PC, Laptop, Tablet oder x86-Boardcomputer unter Windows- oder Linux-Betriebssystem läuft und über eine USB-Schnittstelle mit der Messhardware verbunden wird. Die S2-Software kann auf mehreren Computern installiert werden, was die gemeinsame Nutzung des Analysator-Messmoduls erleichtert.
Mehr Informationen
| Ident-Nr. | 1002514 |
|---|---|
| Anzahl Ports | 2 |
| Ausgangsleistung Max | 10 dBm |
| Direct Receiver Access | Nein |
| Dynamikbereich | 133 dB |
| Frequenzerweiterung | Nicht Kompatibel |
| Frequenzbereich MAX | 4,00 GHz |
| Hersteller | Copper Mountain Technologies |
| Impedanz (Ω) | 75 Ω |
