SignalShark Option IQ Analyzer
- Schnelles, zuverlässiges Aufspüren sehr kurzer Signale (im Nanosekundenbereich)
- Vielseitig einsetzbar für Signale, die sich schnell in Zeit und Frequenz ändern
- Erkennen und Klassifizieren selbst ungewöhnlicher und verdeckter Signale mit acht Markern
- Effizienz dank Live-Analyse in verschiedenen Ansichten
- Flexibler Wechsel zwischen Zeit- und Frequenzbereich
- Klarheit bis ins Detail durch hohe Speicherkapazität für Aufzeichnungen
- Perspektivenwechsel dank Trigger-Möglichkeiten (Level, Zeit, GPS, Gated)
Der hochleistungsfähige Narda IQ Analyzer ermöglicht in Verbindung mit unserem SignalShark eine schnelle und effektive Störersuche – bis ins kleinste Detail. Besonders interessant ist das beispielsweise für Regulierungsbehörden, Mobilfunkbetreiber, Militär- und Geheimdienste. Sie profitieren von der einzigartig hohen Zeit- sowie Frequenzauflösung von bis zu 20 Nanosekunden bzw. von 25 Hz bis 40 MHz, mit der selbst sehr schwache, sporadische und verdeckte Signale inklusive Modulationsarten noch besser ausgewertet werden können. Eine Leistung, für die Sie normalerweise in große Laborgeräte investieren müssten. Die Installation erfolgt bei Ihnen vor Ort oder auch remote für alle SignalShark Gehäuseausführungen – egal, ob Dual- oder Quad-Core. Für Ihre ADFA ist kein Update notwendig. Voraussetzungen sind lediglich: Firmware 1.9.0 sowie Betriebssystemversion V2.0.6 oder höher.
Nanoschnell zum Störsignal
Dank des hochperformanten IQ Analyzers lassen sich mit dem SignalShark Signale im Nanosekundenbereich erkennen und detailliert analysieren.
Verdeckte Signale aufspüren
Die hohe Auflösung in Frequenz und Zeit ermöglicht es, unbeabsichtigte oder vorsätzliche Störer zu erkennen, die sich bei einfacher Spektralmessung im „lebhaften“ Spektrum verstecken können.
Analyse ist Ansichtssache

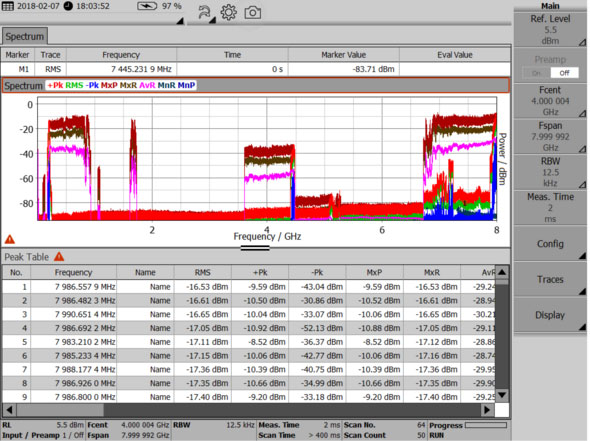

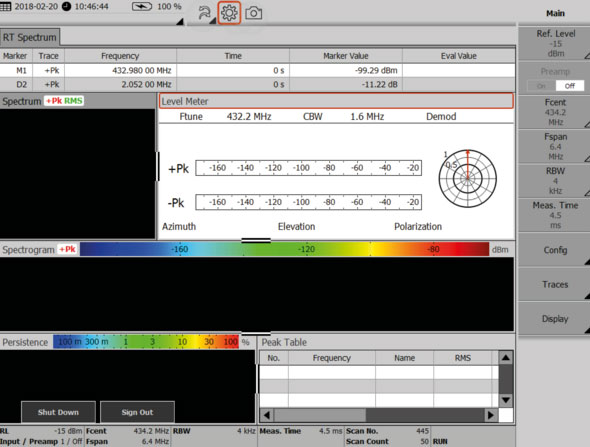

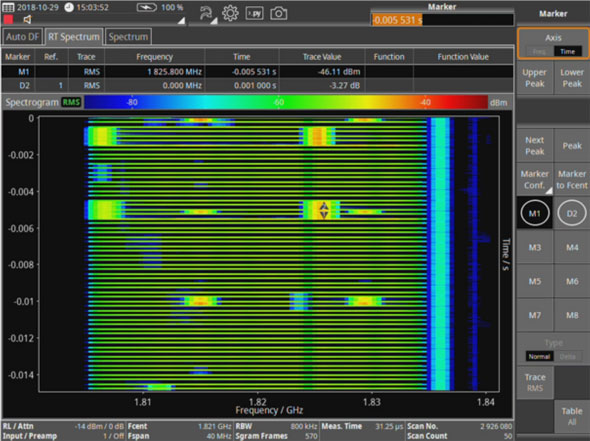

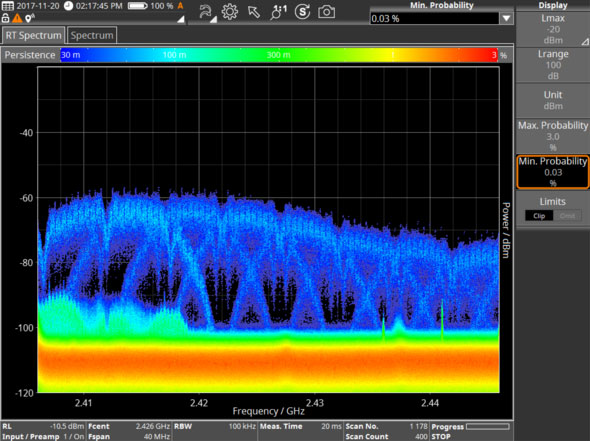

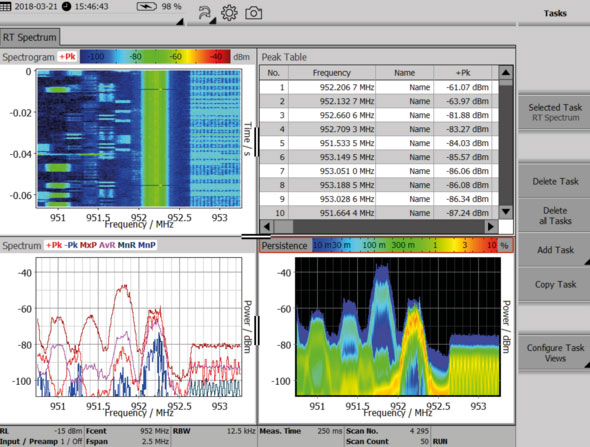

Sie können beliebig zwischen einer Spektrum-Ansicht, der Spektrogramm-Ansicht, der Magnituden-Ansicht sowie zum Persistenz-Spektrum wechseln – und mit acht Markern detailliert auswerten.
Immer auf höchstem (Auflösungs-) Level
Mit dem IQ Analyzer und dem FFT Overlap beeinflusst eine hohe Zeitauflösung nicht die Frequenzauflösung – und umgekehrt. So kann ein Signal in seiner gesamten Tiefe analysiert werden.
Aufnahme für mehr Details
Dank eines einzigartig großen Ring-Speichers von 1,6 GB lässt sich beispielsweise ein 40-MHz-Kanal über 5 Sekunden aufzeichnen – und detailliert auswerten. Der Daten-Export erfolgt in HDF5.
Voller Fokus auf das Signal
Mit dem IQ Analyzer wird ein Signalverlauf lückenlos dargestellt. Signalanomalien lassen sich mit diversen Triggern wie Level, Zeit, GPS und Gated automatisiert ‚einfangen‘ und genau betrachten.
Flexibel auch nach der Messung
Die Besonderheit ist, dass nach der Messung zwischen einer hohen Zeitauflösung und einer hohen Frequenzauflösung umgeschaltet werden kann.

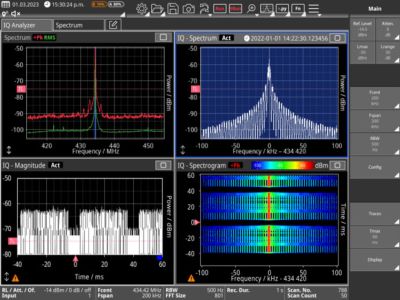

IQ Analyzer – maximale Auflösung für kürzeste Signale
Der IQ Analyzer ist die erste Wahl für die Erkennung, Analyse und Dokumentation von Störsignalen, verursacht durch beispielsweise defekte Oszillatoren, Relais, Lampen oder auch schweißtechnische Systeme bis hin zu Störsendern etc. Der SignalShark erfasst diese Signale in Echtzeit und zeichnet in HDF5 auf, damit Sie diese anschließend bis in das kleinste Detail auswerten können
Der Vorteil von IQ-Daten ist: Sie enthalten alle Informationen eines Signals wie Amplitude, Frequenz und Phase. "I" steht dabei für die gleichphasige Komponente, die einen Phasenwinkel von 0° relativ zum umgewandelten Träger hat – es ist die reelle Komponente. Im Gegensatz dazu ist "Q" die Quadraturkomponente, die gegenüber dem Träger um 90° phasenverschoben ist – sie ist die Imaginärkomponente.

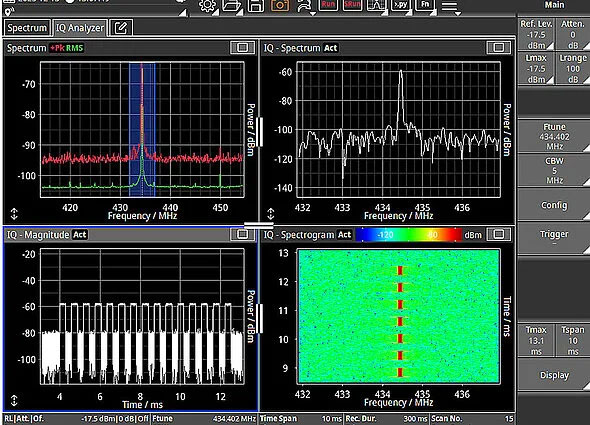

Mithilfe des IQ Analyzers lassen sich so die Signale aus verschiedenen „Perspektiven“ betrachten und analysieren: Im Magnitude-Fenster beispielsweise ist der zeitliche Verlauf abgebildet, wie man es auch von einem Oszilloskop kennt. Der Signalverlauf kann lückenlos nachvollzogen und „Anomalien“ identifiziert werden. Unterschiedliche Trigger ermöglichen es, die entsprechenden Signale automatisiert ‚einzufangen‘, um sie einer einfacheren Betrachtung zu unterziehen.
