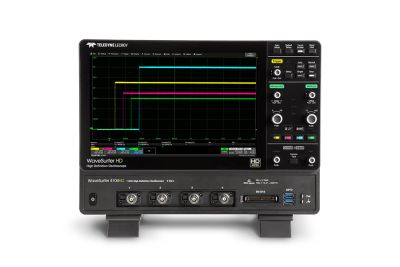

Teledyne LeCroy WaveSurfer 4024HD Oszilloskop, 4 Kanäle, 200 MHz

Die WaveSurfer 4000HD Oszilloskope mit HD4096-Technologie, haben eine höhere Auflösung als herkömmliche 8-Bit-Oszilloskope (4096 gegenüber 256 vertikal) Pegel) und geringes Rauschen für kompromisslose Mess-Performance. Die 12-Bit-ADCs unterstützen die Erfassung schneller Signale und Oszilloskope-Bandbreiten bis zu 1 GHz und 2.5 bzw. 5 GS / s Abtastrate sorgt für höchste Messgenauigkeit und Präzision. Die Hochleistungseingangsverstärker liefern makellose Ergebnisse, Signaltreue und die rauscharme Systemarchitektur bieten Ihnen eine ideale Signalerfassung, um sicherzustellen, dass alle Signaldetails exakt auf dem Oszilloskop-Display dargestellt werden - 16x besser wie herkömmliche Oszilloskope!

Verwenden Sie das Standard-Toolset der WaveSurfer 4000HD 12-Bit-Oszilloskope, um einen guten Einblick in die Qualität eines Taktsignals zu erhalten.

LEISTUNGSMESSUNGEN

Verwenden Sie den eingebauten WaveScan oder bedingte Smart Trigger, um anomale Taktflanken zu finden.

STATISTISCHE SICHT AUF DIE DATEN

Erfassen Sie lange Datensätze, um Statistiken schneller zu erstellen. All-Instance-Messungen liefern Statistiken für jede Taktflanke für jede Erfassungslänge.

GRAFISCHE ANSICHT DER DATEN

Zeichnen Sie einen Trend von Messwerten über die Zeit. Verwenden Sie Histicons (Miniatur-Histogramme), um statistische Verteilungen darzustellen.

Die 12-Bit-Oszilloskope des WaveSurfer 4000HD sind ideal für die Stromschienenanalyse geeignet.

GENAUESTE MESSUNGEN

Die HD4096 12-Bit-Auflösung zeigt deutlich kleine Signaldetails in Stromschienen. Dank der 0,5%igen Verstärkungsgenauigkeit des WaveSurfer 4000HD können Sie empfindliche Messungen wie die Charakterisierung des Schieneneinbruchs mit absoluter Sicherheit durchführen.

LÄRMQUELLEN FINDEN

Betrachten Sie Signale im Frequenzbereich mit Hilfe der FFT (Standard) oder des Spektrumanalysators (optional), um die Ursache für rauschintensive Ereignisse zu bestimmen.

NATÜRLICHES PROBING

Die eingebaute hohe Offset-Fähigkeit ermöglicht die native Abtastung von Stromschienen und anderen Signalen mit großem Dynamikbereich.

WaveSurfer 4000HD 12-Bit-Oszilloskope unterstützen serielle Trigger und Decodierung für weit verbreitete Embedded-System-Protokolle: CAN, CAN FD, LIN, FlexRay, I2C, SPI und UART-RS232.

INTUITIVES DECODING

Farbcodierte Überlagerungen markieren wichtige Protokollelemente auf dem elektrischen Signal. Die digitale Dekodierung erscheint sowohl auf dem Overlay als auch in der exportierbaren Ergebnistabelle.

LEISTUNGSSTARKE SERIELLE TRIGGERUNG

Triggerung auf Protokollelemente oder bestimmte DATA-Muster mit leistungsstarker bedingter DATA-Triggerung. Hoch anpassungsfähiges ERROR Frame Triggering isoliert Protokollfehler. Kombinieren Sie UART/SPI-Bytes zu einem einzigen "Nachrichtenrahmen", um proprietäre Protokolle auszulösen.

ZEITSYNCHRONISIERTE ANSICHTEN

Die interaktive Tabelle zeigt die gleichzeitige Dekodierung von zwei Protokollen. Verwenden Sie Suche und Zoom, um Protokollereignisse mit anderen eingebetteten Signalen zu korrelieren.

Fügen Sie den WaveSurfer 4000HD 12-Bit-Oszilloskopen die Softwareoption Power Analysis hinzu, um die Betriebseigenschaften von Leistungsumwandlungsschaltungen zu messen und zu analysieren.

VORDEFINIERTE TESTS

Analysieren Sie Gerät, Regelkreis oder Netzspannung mit vordefinierten Tests auf Verluste, sicheren Betriebsbereich, B-H-Kurve usw.

EINFACHER TESTAUFBAU

Schnelle Einrichtung der Spannungs- und Stromeingänge. Die Software verwendet farbcodierte Überlagerungen, um Ein- und Ausschaltübergänge zu identifizieren.

LEISTUNGSMESSUNGEN

Automatische Berechnung von Schaltgerätemessungen, Ein-/Ausgangsleistung und Eingangsoberschwingungen.
