Messungen mit dem FieldMan – Das Sondenprogramm bis 90 GHz

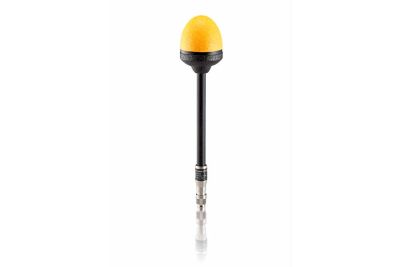

Für den FieldMan stehen Ihnen eine Vielzahl von isotropen Feldsonden zur Auswahl. Alle übertragen ihre Informationen und Messdaten als Digitalsignal an den FieldMan, entweder über eine elektrische USB-Schnittstelle oder über eine optische COM-Schnittstelle.
Auf diese Weise wird eine Störbeeinflussung im Vergleich zu hoch-ohmigen analogen Schnittstellen deutlich reduziert.
Die eigens entwickelten Schraubverbinder und elektrischen Kontakte sind äußerst robust und widerstandsfähig.
Die Sonden werden nach dem Anschluss an den FieldMan automatisch erkannt. Sensoren im Innern der Sonde, erfassen die Temperatur des Messortes und übertragen sie zur Anzeige am FieldMan. Neben der automatischen Offsetkorrektur wird die Temperaturmessung auch zur Kompensation der typischen Temperaturabhängigkeit der Sensordioden verwendet.
Die Vorteile sind unterbrechungsfreie Messungen ohne Nullabgleich und höhere Messgenauigkeit über weite Temperaturbereiche.
Eine automatische Selbsttestfunktion kann sogar eventuelle Fehler in der Sensorik erkennen, wodurch die zusätzliche Überprüfung mit einem Testgenerator überflüssig wird.
Kalibriert werden nur noch die digitalen Sonden!
Ihren FieldMan können Sie währenddessen weiterverwenden.
Sonden gibt es für viele verschiedene Anwendungen mit den dafür passenden Frequenz- und Pegelbereichen bis zu 90 GHz.
Modellbezeichnung | HP-01 | EHP-50F |
BFD-400-1 (100 cm²) BFD-400-3 (3 cm²) |
HFD-3061 | HFD-0191 |
EFD-0391 EFD-0392 EFD-0691 EFD-0692 |
EFD EFD |
EFD EFD EFD EFD |
EAD-5091 EAD-5091 EAD-5091 EAD-5091 |
Frequenzbereich | DC bis 1 kHz | bis 400 kHz | bis 400 kHz | bis 30 MHz | bis 1 GHz | bis 6 GHz | bis 40 GHz | bis 90 GHz | bis 50 GHz |
Feldgröße: magnet. (H), elektr. (E) | H | E+H | H | H | H | E | E | E | E shaped |
Spektrum (FFT) | ⚫ | ⚫ | ⚫ | ||||||
Mobilfunk / Telekommunikation 5G | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||
Rundfunk / TV | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||
Satellitenkommunikation | ⚫ | ⚫ | ⚫ | ||||||
Radar | ⚫ | ⚫ | ⚫ | ||||||
Industrie: Erhitzen und Erhärten | ⚫ | ⚫ | |||||||
Industrie: Kunststoffschweißen | ⚫ | ⚫ | |||||||
Industrie: Halbleiterproduktion | ⚫ | ⚫ | |||||||
Medizin: | ⚫ | ⚫ | |||||||
Leckstellensuche | ⚫ | ⚫ | ⚫ | ||||||
Haushaltsgeräte | ⚫ | ||||||||
Elektrische Schweißgeräte | ⚫ | ⚫ | |||||||
Eisenbahntechnisches Betriebsumfeld | ⚫ | ⚫ | ⚫ | ||||||
Automotives Betriebsumfeld | ⚫ | ⚫ | |||||||
Energieversorgunsgsysteme | ⚫ | ⚫ | |||||||
Medizinische elektrische Geräte | ⚫ | ⚫ | ⚫ | ||||||
Sonderschnittstelle | Optischer Anschluss | Digitale Sonderschnittschtelle |
Ident-Nr. | 3007777 |
---|---|
Frequenzbereich MIN | 0.00 |
Frequenzbereich MAX | 0.00 |
Impedanz (Ω) | 50 Ω |
Bandbreite max | 0.00 |
Bandbreite min | 0.00 |
