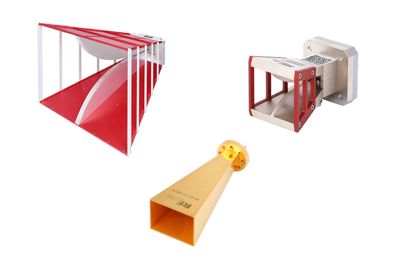

Měřicí- & trychtýřové antény
Měřicí antény a trychtýřové antény pokrývají široký frekvenční rozsah od 180 MHz do 110 GHz. V závislosti na aplikaci nabízíme různé antény. Například pro širokopásmové měřicí úlohy poskytují měřicí antény ideální základ pro přesné výsledky měření. Pro každou z těchto měřicích antén a trychtýřových antén je po výrobě vytvořen protokol o měření s nejdůležitějšími parametry a přiložen k odpovídající anténě. K anténám dokážeme dodat i vhodný držák pro nejběžnější typy upevnění.
Meřicí antény
DRH200
180 MHz – 2,2 GHz
VSWR (avg.) 1,2
Anténní faktor 9 – 26 dB/m
Výkon (CW/Peak)
500 W / 1000 W
N (f)
DRH203
200 MHz – 3 GHz
VSWR (avg.) 1,3
Anténní faktor 12 – 35 dB/m
Výkon (CW/Peak)
400 W / 750 W
N (f)

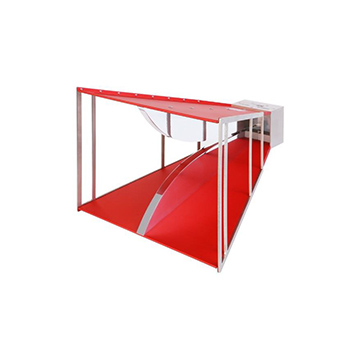

DRH370
370 MHz – 6 GHz
VSWR (avg.) 1,2
Anténní faktor 17 – 33 dB/m
Výkon (CW/Peak)
350 W / 500 W
N (f)

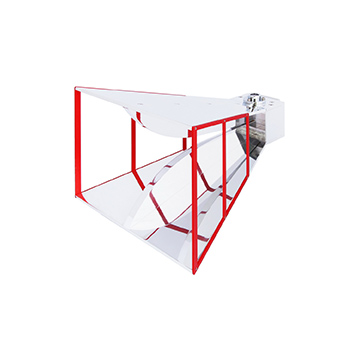

DRH10
740 MHz – 10,5 GHz
VSWR (avg.) 1,25
Anténní faktor 23 – 35 dB/m
Výkon (CW/Peak)
100 W / 200 W
N (f)

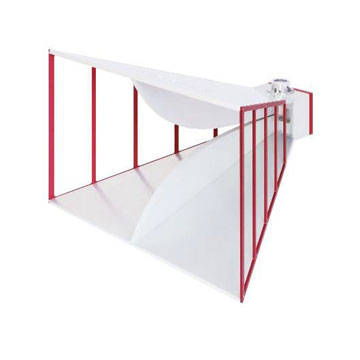

DRH18-E
1 GHz – 18 GHz
VSWR (avg.) 1,2
Anténní faktor 29 – 40,5 dB/m
Výkon (CW/Peak)
100 W / 170 W
N (f) / SMA (f)
DRH20E
1,6 GHz – 20 GHz
VSWR (avg.) 1,2
Anténní faktor 29 – 40,5 dB/m
Výkon (CW/Peak)
50 W / 100 W
SMA (f)

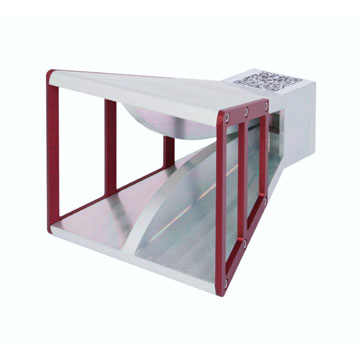

DRH30
2,5 GHz – 30 GHz
VSWR (avg.) 1,25
Anténní faktor 32 – 45 dB/m
Výkon (CW/Peak)
25 W / 50 W
K (f)

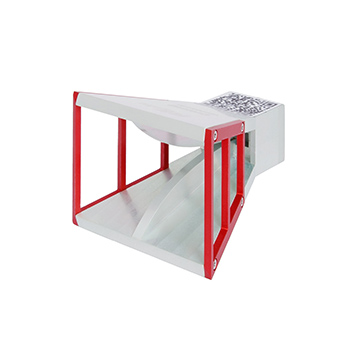

DRH40
4 GHz – 40 GHz
VSWR (avg.) 1,25
Anténní faktor 35 – 47 dB/m
Výkon (CW/Peak)
20 W / 40 W
K (f)

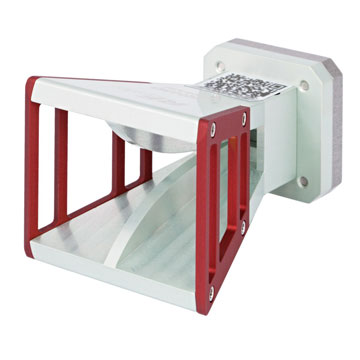

DRH50
4,5 GHz – 50 GHz
VSWR (avg.) 1,25
Anténní faktor 36 – 49 dB/m
Výkon (CW/Peak)
10 W / 20 W
2,40 mm (f)
DRH67
6 GHz – 67 GHz
VSWR (avg.) 1,35
Anténní faktor 38,5 – 50,5 dB/m
Výkon (CW/Peak)
20 W / 40 W
1,85 mm (f)

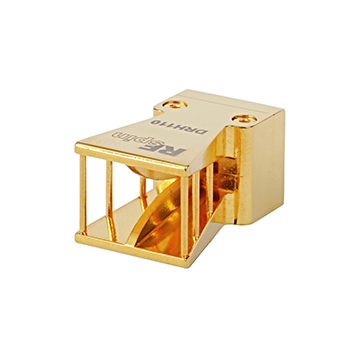

DRH110
14 GHz – 110 GHz
VSWR (avg.) 1,4
Anténní faktor 44,3 – 53,7 dB/m
Výkon (CW/Peak)
4 W / 8 W
1,0 mm (f)
Trychtýřové antény

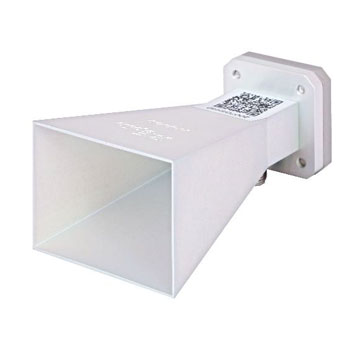

H-A40
26 GHz – 40 GHz
VSWR (avg.) 1,15
Anténní faktor 40 – 42 dB/m
HPBW 14° – 19°
Výkon (CW/Peak)
15 W / 30 W
K (f)

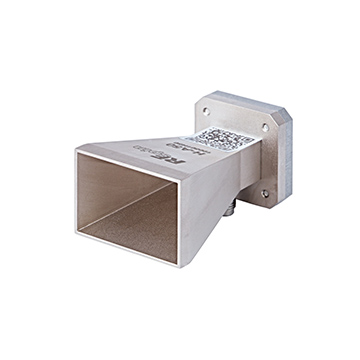

H-A50
33 GHz – 50 GHz
VSWR (avg.) 1,15
Anténní faktor 41 – 44 dB/m
HPBW 14° – 19°
Výkon (CW/Peak)
10 W / 20 W
2,40 mm (f)

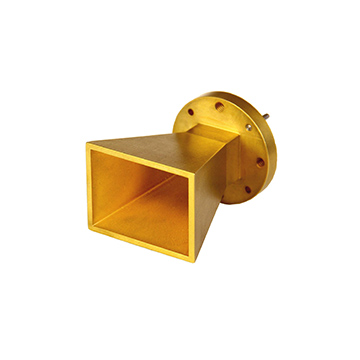

H-A60-W
40 GHz – 60 GHz
VSWR (avg.) 1,1
HPBW 14° – 19°
Výkon (CW/Peak)
150 W / 250 W
WR-19, UG-383 příruba

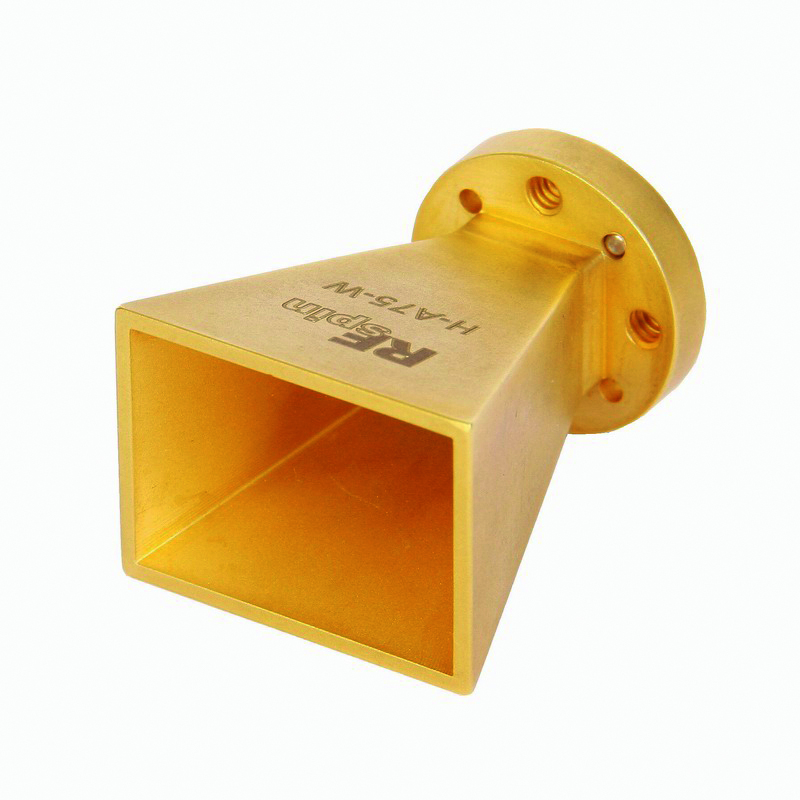

H-A75-W
50 GHz – 75 GHz
VSWR (avg.) 1,1
HPBW 14° – 19°
Výkon (CW/Peak)
150 W / 250 W
WR-15, UG-385/U příruba

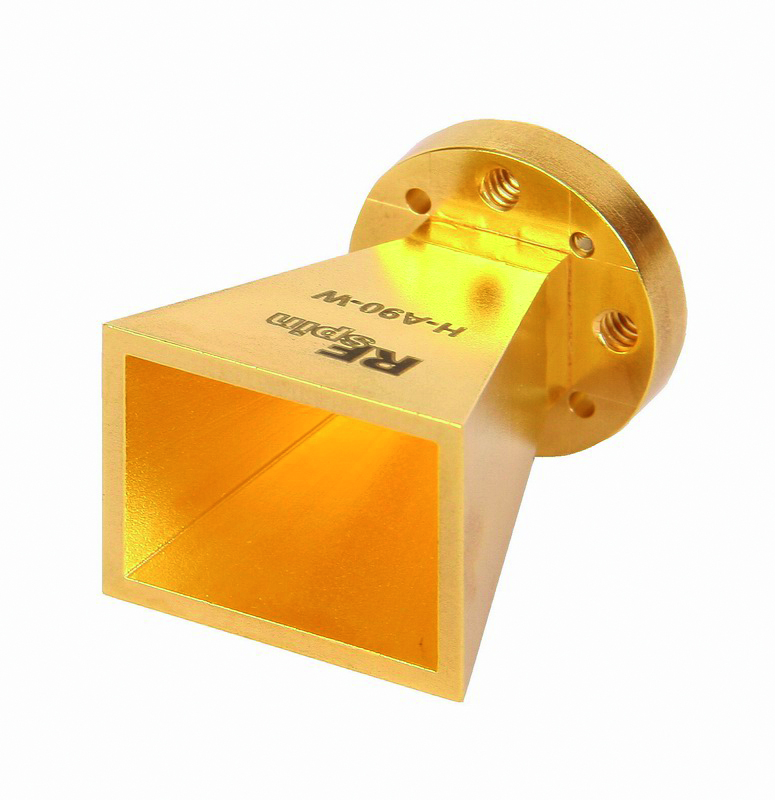

H-A90-W
60 GHz – 90 GHz
VSWR (avg.) 1,1
HPBW 14° – 19°
Výkon (CW/Peak)
150 W / 250 W
WR-12, UG-387/U příruba

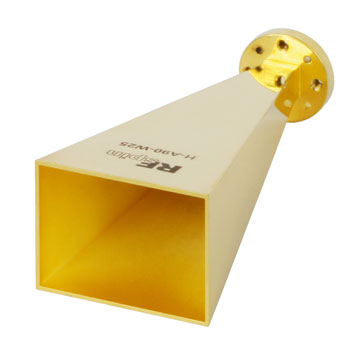

H-A90-W25
60 GHz – 90 GHz
VSWR (avg.) 1,1
HPBW 7° – 12°
Výkon (CW/Peak)
150 W / 250 W
WR-12, UG-387/U příruba
Dvoucestné trychtýřové antény
