Duálně polarizované antény
Duálně polarizované antény jsou ideální pro co nejrychlejší a nejjednodušší měření horizontální i vertikální polarizace. Použitím takové antény společně s přepínačem odpadá poměrně časově náročný krok otáčení antény. Pomocí 90° hybridu lze dosáhnout měření i kruhové polarizace.Různé modely s frekvencemi od 300 MHz do 50 GHz pokrývají různé aplikace měřicí techniky. Ke každé z těchto duálně polarizovaných antén dodáváme protokol o měření s nejdůležitějšími parametry.
Duálně polarizované antény

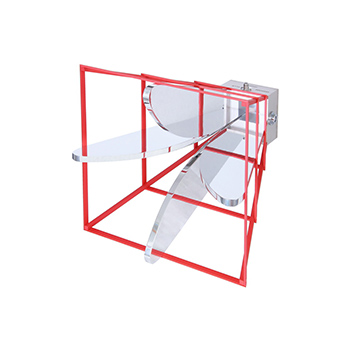

QRH300
300 MHz – 4,5 GHz
VSWR (avg.) 1,4
Anténní faktor 15 – 30 dB/m
Výkon (CW/Peak)
200 W / 400 W
2 x N (f)

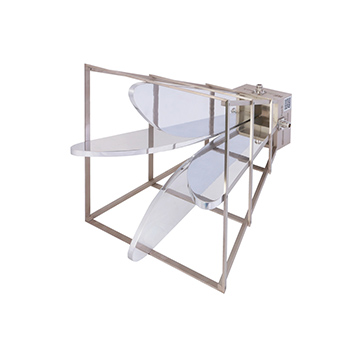

QRH400
400 MHz – 6 GHz
VSWR (avg.) 1,5
Anténní faktor 17 – 33 dB/m
Výkon (CW/Peak)
50 W / 100 W
2 x N (f)

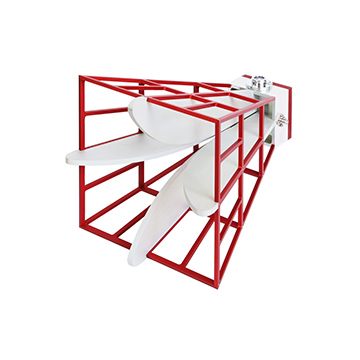

QRH11
730 MHz – 11 GHz
VSWR (avg.) 1,4
Anténní faktor 23 – 38 dB/m
Výkon (CW/Peak)
50 W / 100 W
2 x SMA (f)

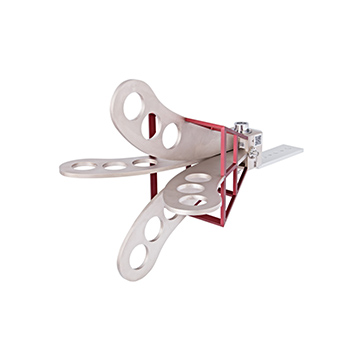

QRH18
1 GHz – 18 GHz
VSWR (avg.) 1,45
Anténní faktor 24,3 – 40 dB/m
Výkon (CW/Peak)
100 W / 170 W
2 x SMA (f)
QRH20E
1 GHz – 18 GHz
VSWR (avg.) 1,45
Anténní faktor 28 – 42,5 dB/m
Výkon (CW/Peak)
20 W / 40 W
2 x SMA (f)
QRH0140
1 GHz – 40 GHz
VSWR (avg.) 1,6
Anténní faktor 35 – 70 dB/m
Výkon (CW/Peak)
10 W / 20 W
2 x K (f)

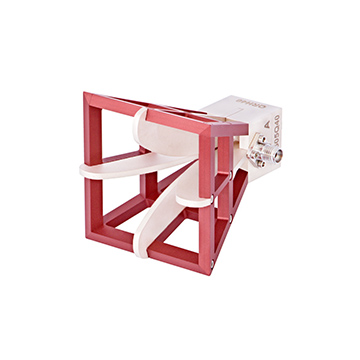

QRH40
4 GHz – 40 GHz
VSWR (avg.) 1,4
Anténní faktor 35 – 49 dB/m
Výkon (CW/Peak)
10 W / 20 W
2 x K (f)

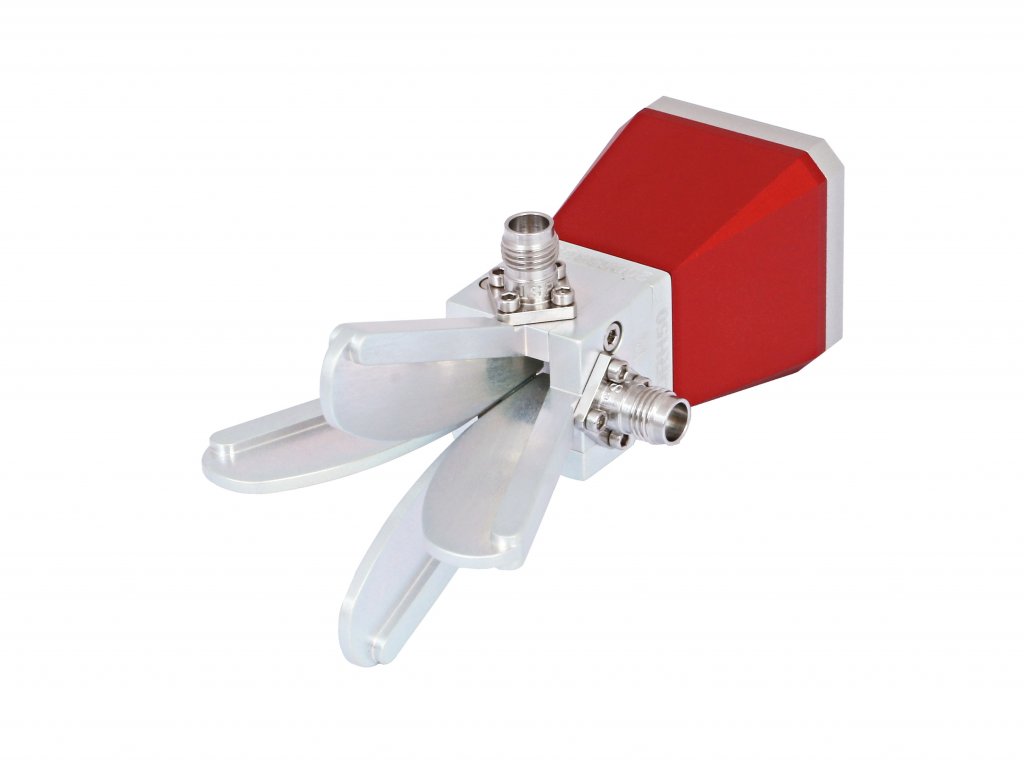

QRH50E
5 GHz – 50 GHz
VSWR (avg.) 1,45
Anténní faktor 40 – 52 dB/m
Výkon (CW/Peak)
5 W / 10 W
2 x 2,40 mm (f)
QRH67E
6 GHz – 67 GHz
VSWR (avg.) 1,35
Anténní faktor 40 – 54 dB/m
Výkon (CW/Peak)
5 W / 10 W
2 x 1,85 mm (f)
DLPP-6
500 MHz – 6 GHz
VSWR (avg.) 1,7
Anténní faktor 19 – 40 dB/m
Výkon (CW/Peak)
10 W / 20 W
2 x SMA (f)

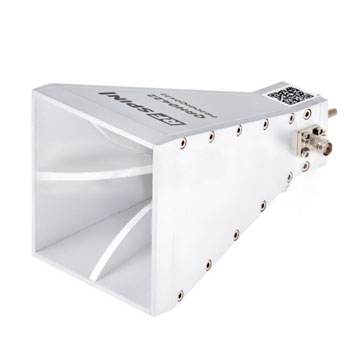

4 GHz - 22 GHz
VSWR (avg.) 1,4
Anténní faktor 33 – 43 dB/m
Výkon (CW/Peak)
120 W / 250 W
SMA (f)
