Dual-polarisierte Antennen
Um in horizontaler sowie vertikaler Polarisationsrichtung möglichst schnell und einfach messen zu können, sind dual-polarisierte Antennen ideal geeignet. Durch Verwendung einer solchen Antenne zusammen mit einem Umschalter entfällt der vergleichsweise zeitintensive Schritt der Drehung der Antenne.
Unter Zuhilfenahme eines 90°-Hybrides kann man hiermit auch eine zirkulare Polarisation erreichen. Verschiedene Modelle mit Frequenzen beginnend von 300 MHz bis 50 GHz decken hierbei eine Vielzahl der Anwendungen der Messtechnik ab.
Für jede dieser dual-polarisierten Antennen wird nach der Fertigung ein Messprotokoll mit den wichtigsten Parametern erstellt und der entsprechenden Antenne beigelegt.
Dual-polarisierte Antennen
QRH300
300 MHz – 4,5 GHz
VSWR (avg.) 1,4
Antenna Factor 15 – 30 dB/m
Leistung (CW/Peak)
200 W / 400 W
2 x N weiblich
QRH400
400 MHz – 6 GHz
VSWR (avg.) 1,5
Antenna Factor 17 – 33 dB/m
Leistung (CW/Peak)
50 W / 100 W
2 x N weiblich
730 MHz – 11 GHz
VSWR (avg.) 1,4
Antenna Factor 23 – 38 dB/m
Leistung (CW/Peak)
50 W / 100 W
2 x N weiblich

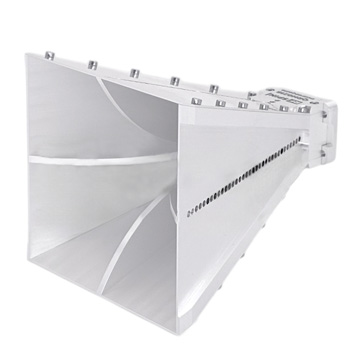

1 GHz – 18 GHz
VSWR (avg.) 1,45
Antenna Factor 24,3 – 40 dB/m
Leistung (CW/Peak)
100 W / 170 W
2 x SMA weiblich
1,7 GHz – 20 GHz
VSWR (avg.) 1,45
Antenna Factor 28 42,5 dB/m
Leistung (CW/Peak)
20 W / 40 W
SMA
QRH0140
1 GHz – 40 GHz
VSWR (avg.) 1,6
Antenna Factor 35 – 70 dB/m
Leistung (CW/Peak)
10 W / 20 W
2 x K weiblich
QRH40
4 GHz – 40 GHz
VSWR (avg.) 1,4
Antenna Factor 35 – 49 dB/m
Leistung (CW/Peak)
10 W / 20 W
2 x K weiblich
QRH50E
5 GHz – 50 GHz
VSWR (avg.) 1,45
Antenna Factor 40 – 54 dB/m
Leistung (CW/Peak)
5 W / 10 W
2 x 1,85 mm weiblich
QRH67E
6 GHz – 67 GHz
VSWR (avg.) 1,35
Antenna Factor 40 – 52 dB/m
Leistung (CW/Peak)
5 W / 10 W
2 x 2,40 mm weiblich
DLPP-6
500 MHz – 6 GHz
VSWR (avg.) 1,7
Antenna Factor 19 – 40 dB/m
Leistung (CW/Peak)
10 W / 20 W
2 x SMA weiblich
4 GHz - 22 GHz
VSWR (avg.) 1,4
Antenna Factor 33 – 43 dB/m
Leistung (CW/Peak)
120 W / 250 W
SMA (weiblich)
